電機控制常是用戶關心的問題。下面例子提出一種軟起動/停止的方法。

說明

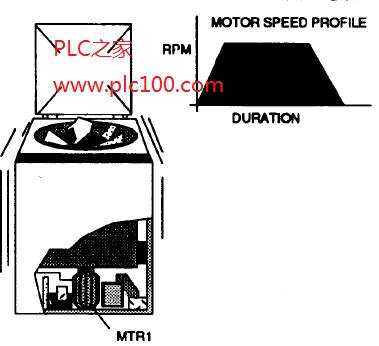

本節例子說明了一臺洗衣機的電機速度是如何“提升”至額定轉速，在所要求時間里徠持這一速度，接著再返回至停止狀態的。

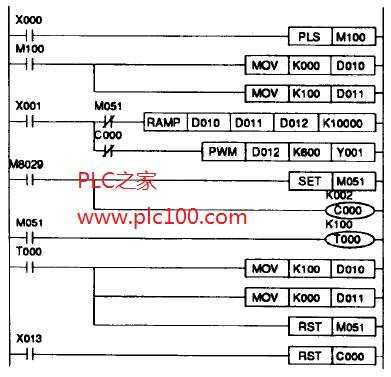

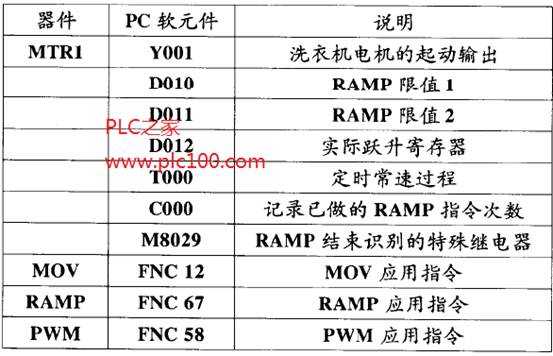

程序通過組合兩個應用指令來實現:RAMP控制當前數據元件在規定掃描次數期間在兩預定值之間線性變化與否，PWM指令使用“躍升”寄存器改變輸出信號Y001的頻率。

這兩個指令都使用同一個特殊繼電器來識別當前操作的結束與否。這個特殊繼電器M8029用以觸發“躍升”過程結束與常速運行開始之間的轉化。同樣地，“下降”模式和停止模式間的轉化也用M8029來觸發。在這兩種情況中。用RAMP指令的結束觸發M8029標志。本例中C000對M8029計數，C000兩次被激活時，程序就停止。

程序開始運行時，應給出一個瞬時輸出X013,以保證C000復位。接著應該是輸入X000動作，提供RAMP指令的初始參數，再接下來，輸入X001起作用，程序就完全被起動。

附注:

這里RAMP“保存標志”M8026不需置位。本例利用了I/O處理順序。
