數值移位的保持控制

不是所有編輯值或甚至顯示值都應該是數字形式的。有時，一個值表示為一種圖形形式，則更容易理解其含意。本例給出了一個數據的圖形編輯和顯示的方法。

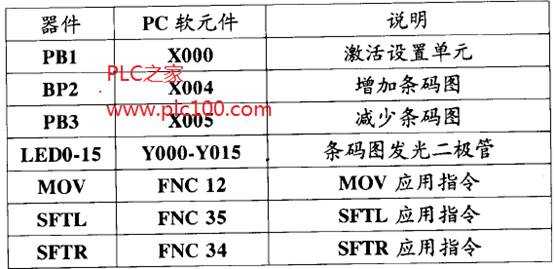

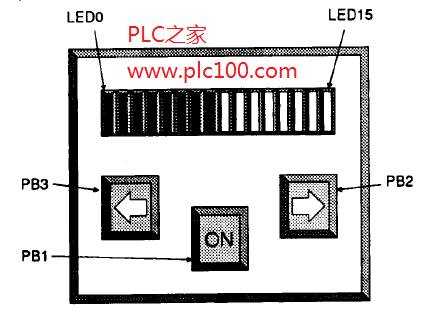

這個程序提供一個整齊的、一容易操作的調整系統。當前數據顯示為一個16位條碼圖，它在后面的程序中被讀入一個數據寄存器。

在按ON按鈕前，整個單元是不運行的(此按鈕應是一個自鎖按妞，按一下為ON，再按一下為OFF )。運行后，設置條碼圖和結果數據到一個預定值:在本例中，是16位數據的中間值，即十進制數255。同時，兩個作為移位寄存器源數據的輔助線圈初始化。

標著左右向箭頭的兩個按妞被用來調整當前值/條碼圖的設置。按下左箭頭按鈕，條碼圖的長度減小，當前數據值減小。這通過起動一個左移指令實現，簡單地從位棧中刪去最高有效位。同樣地，如果按下右箭頭按妞，條碼圖/數據值增大，這一次，用到一個右移指令，往位找中加入一個ON位。

本例中，用到了一個16位條碼圖，不過使用兩個移位寄存器可對更長的位進行同樣的設置。這個程序可用來改變寄存器的數據值、定時器的時間值和計數器的計數值等。
