做一個選擇時，在某種上還包括不同參數甚至不同程序的選擇。用一個SFC程序很容易做到這一點，因?yàn)?/span>SFC的本質就是控制程序流和隔離未被激活的程序段。

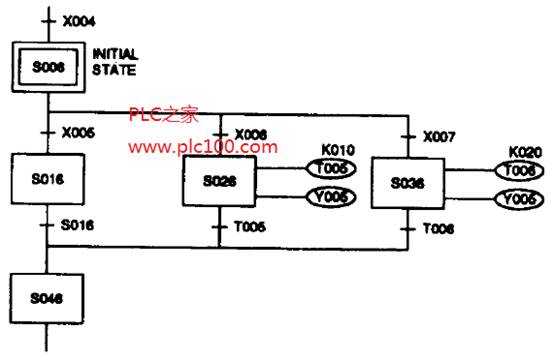

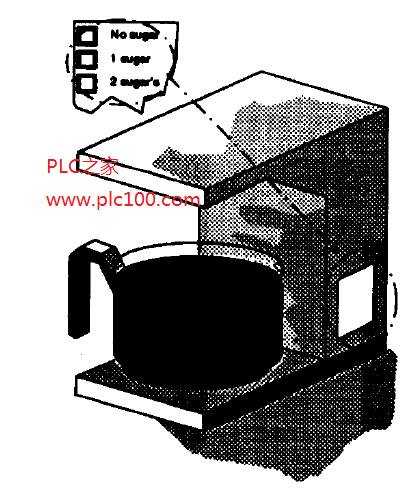

咖啡機能發放3種不同量的糖：不加，1份，2份?？刂品盘堑某绦蛟谶@三種情況中略有不同。然而，起始點和選擇糖量后的結果相對這三個選擇都是相同的。從SFC程序中可清楚看到這一點(見流程圖)。由圖中可知，一旦SFC程序被輸入X004激活，初始狀態S006將為ON。用戶可有三種選擇，按下其中一個選擇按妞。

"None"按鈕將給出輸入X005，激活狀態S016，最后激活S046。如果要求一份糖，則收到輸入X006，從而激活狀態S026，在T005限定的時間段內輸出Y005放糖。設定時間到后，程序強制轉到狀態S046。最后，如果要求兩份糖，則收到輸入X007。從而激活狀態S036，在T006定時器設定時間段內放糖。同樣地，定時完成時，激活狀態S046。

應該注意的是狀態S026和S036都使用Y005。在一個標準形式程序中，必須寫成"OR”形式來驅動單個Y005輸出。不過，SFC類型的程序隔離了程序所有的未激活部分，它允許使用雙線圈輸出。
