西門子S7系列PLC 擴展脈沖定時器 Extended Pulse

例3.2.2 STL語句表如下：

A I 0.0

L S5T#2s \\裝入定時時間到ACCU1

SE T5 \\啟動擴展脈沖定時器T5

A I 0.1

R T 5 \\定時器T5復位

A T 5

= Q 4.0

FBD 功能圖如下：

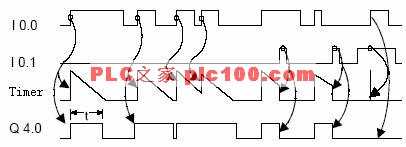

時序圖如下：
