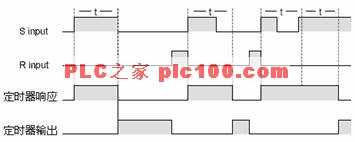

保持型接通延時定時器時序如下：
例3.2.4
STL語句表如下：
A I 0.0
L S5T#2s \\裝入定時時間到ACCU1
SS T5 \\啟動保持型延時接通定時器T5
A I 0.1
R T 5 \\定時器T5復位
A T 5
= Q 4.0
FBD 功能圖如下：

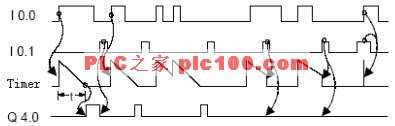

時序圖如下：
