1. 實訓目的

（1）掌握算術運算指令和數據轉換指令的應用。

（2）掌握建立狀態表及通過強制調試程序的方法。

（3）掌握在工程控制中，進行運算單位轉換的的方法及步驟。

2. 實訓內容

將英寸轉換成厘米，已知C10的當前值為英寸的計數值，1英寸=2.54厘米。

3. 寫入程序、編譯并下載到PLC

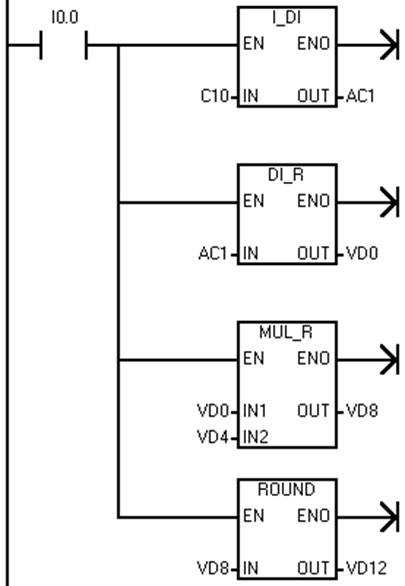

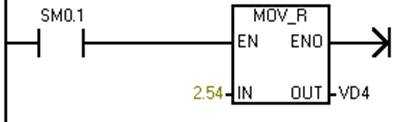

分析：將英寸轉換為厘米的步驟為：將C10中的整數值英寸→雙整數英寸→實數英寸→實數厘米→整數厘米。參考程序如圖5-22所示。

//（VD4）=2.54

LD SM0.1

MOVR 2.54, VD4

// 將計數器數值（英寸）載入AC1

LD I0.0

ITD C10 AC1

// 將數值轉換為實數

DTR AC1 VD0

MOVR VD0 VD8

// 乘以2.54（轉換為厘米）

*R VD4 VD8

// 將數值轉換回整數

ROUND VD8 VD12

注意：在程序中VD0、VD4、VD8、VD12，都是以雙字（4個字節）編址的。

4. 建立狀態表，通過強制，調試運行程序。

（1）創建狀態表

用鼠標右鍵單擊目錄樹中的狀態表圖標或單擊已經打開的狀態表，將彈出一個窗口，在窗口中選擇“插入狀態表”選項，可創建狀態表。在狀態表的地址列輸入地址I0.0、C10、AC1、VD0、VD4、VD8、VD12。

（2）起動狀態表

與可編程控制器的通信連接成功后，用菜單“調試→狀態表”或單擊工具條上的狀態表圖標，可起動狀態表，再操作一次關閉狀態表。狀態表被起動后，編程軟件從PLC讀取狀態信息。

（3）用狀態表強制改變數值

通過強制C，模擬邏輯條件，方法是在顯示狀態表后，在狀態表的地址列中選中“C”操作數，在“新數值”列寫入模擬數值，然后單擊工具條的“強制”圖標，被強制的數值旁邊將顯示鎖定圖標。

（4）在完成對“C”的“新數值”列的改動后，可以使用“全部寫入”，將所有需要的改動發送至PLC。

（5）運行程序并通過狀態表監視操作數的當前值，記錄狀態表的數據。
