循環指令實例

l RLD <number> 32位左循環指令

l RRD <number> 32位右循環指令

l RLDA 32位帶CC1位左循環指令

l RRDA 32位帶CC1位右循環指令

例3.8.2

FBD符號：

* STL指令格式： RLD <number>

說明：

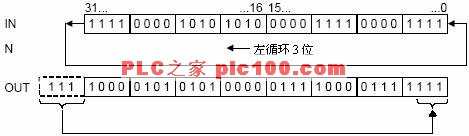

1．當使能輸入端EN = 1時，執行雙字左循環指令。將來自輸入端IN的32位雙字左循環N位后，由OUT端輸出。

2．N端輸入要移位的次數。

3．如果N不等于0，則執行該指令后，CC0和OV位總是等于0。

4．ENO = EN
