怎樣用西門子S7-200 PLC追蹤一臺設備運行了多長時間呢？

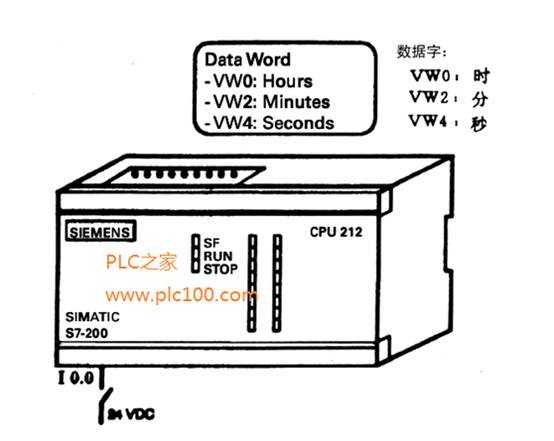

本例程序的目的是記錄一臺設備(制動器、開關等)運行的時間，以下前提必須滿足:當設備運行時，必須給輸入I0.0提供24V信號;當設備小工作時小提供電壓。

當提供輸入信號時，開始測量時問。如果沒有輸入信號，那么就中斷時問的測量，自到重新提供輸入信號為止，測量到的小時數存在字VWD中，分鐘數存在字VW2中，秒數存在VW4中。

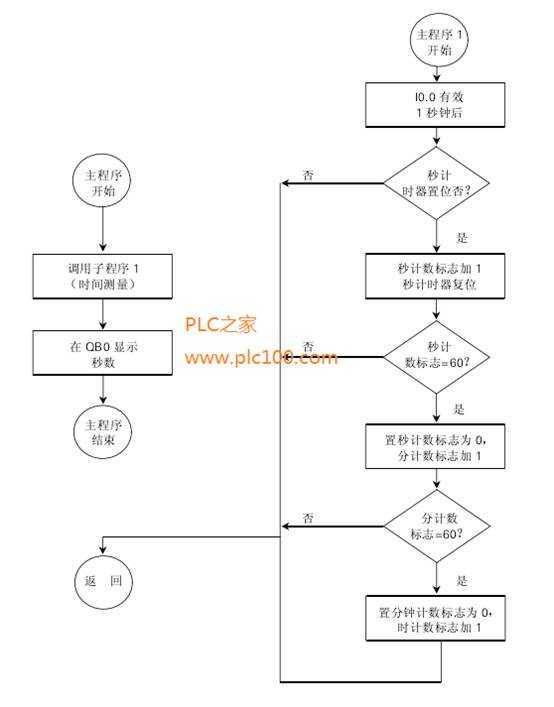

程序框圖

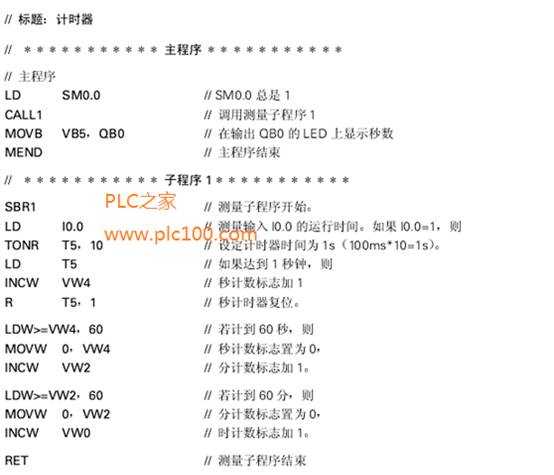

程序和注釋

程序第一個掃描周期調用子程序1。在子程序1中，設定計時器丁5為1秒的運行時間，當達到1秒時，計時器位“T5”被置1，同時，秒計數標志VW4增加1，并將計時器位“T5”復位。因此，計時器能在下一周期立即重新啟動。

當秒計數標志達到60時，分鐘計數標志VW2增加1，秒計數標志VW4被置為0.

當分鐘計數標志達到60時，小時計數標志VW0增加1，分鐘計數標志被置為0。子程序結束。

主程序結束的最后一行用二進制來顯示當前的秒數，用輸出端的LED顯示。

本程序長度為35個字。
