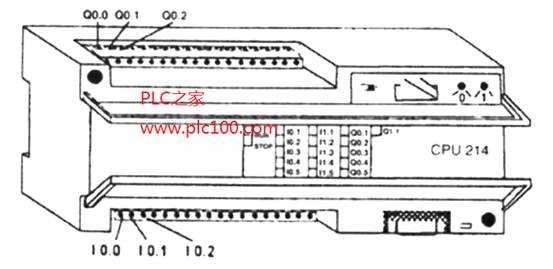

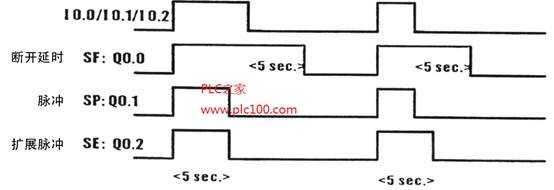

本例說明了利用S7-200的集成“接通延遲”(ON-Delayed)定時器，能夠方便地產生斷開延遲(OFF-Delay)、脈沖(Pulse)及擴展脈沖(Extended Pulse)。

為了在輸出端Q0.0得到斷開延遲信號，Q0.0端的輸出信號的置位時問要比I0.0端的輸入信號長一段定時器的時間。

為了在輸出端Q0.1得到脈沖信號，I0.1端的輸入信號被置位之后，信號會在輸出端Q0.1停留一段定時器的時間;但是，如果輸入I0.1被復位，那么輸出端Q0.1脈沖信號也將被復位。

為了在輸出端Q0.2得到擴展脈沖信號，一旦輸入I0.2己經置位，無論輸入I0.2是否復位，那么在預置定時器時問內Q0.2端輸出信號將一自處于置位狀態。

程序和注釋

下列程序分為3部分，每部分都相互獨立，用來實現斷開延遲(OFF-Delay)、脈沖(Pulse)和擴展脈沖(Extended Pulse)。

一、斷開延遲(OFF-Delay)

當接通輸入I0.0時，輸出Q0.0被置位。如果輸入I0.0被復位(下降沿)，

T33，運行5秒鐘后，定時器T33置位，同時使標志位M0.0和輸出Q0.0

則啟動定時器復位。

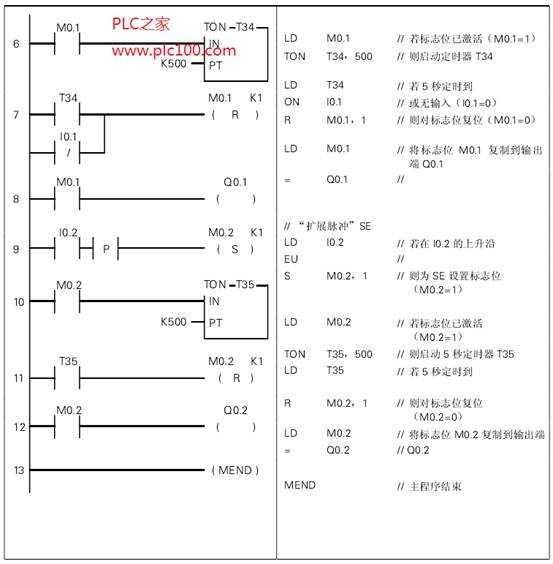

二、脈沖(Pulse)

當接通輸入I0.1時，輸出Q0.1和標志位M0.1被置位。通過對標志位M0.1置位使定時器T34啟動，運行5秒鐘后或輸入舊.1復位，就立即使輸出Q0.1復位。

三、擴展脈沖(Extended Pulse)

當接通輸入I0.2時，輸出Q0.2和標志位M0.2被置位。通過對標志位M0.2置位，使定時器T35啟動，運行5秒鐘后，立即使輸出Q0.2復位。
