1．控制要求

XCXDXEXF用PLC-01的常開開關表示，當XCXDXEXF取值不是（0001，0010，0011，0100，0101）時，L1閃亮表示出錯，按停止按扭無效。必須取XCXDXEXF為（0001，0010，0011，0100，0101）后，再按停止按扭，復位一下，再按起動按鈕，則L2亮表示可以進郵件，同時M5亮，S1產生1s的脈沖閃亮。在這基礎上當XCXDXEXF取值0001時，表示郵編第一個數字為1，當按下S2表示檢測到了，脈沖開始計數，經五個脈沖后M1亮2s，表示開頭為1的郵編進北京的郵箱，同時M5,L2,S1滅2s。當XCXDXEXF取值0010時，表示郵編第一個數字為2，當按下S2表示檢測到了，脈沖開始計數，經十個脈沖后M2亮2s，表示開頭為2的郵編進上海的郵箱，同時M5,L2,S1滅2s。當XCXDXEXF取值0011時，表示郵編第一個數字為3，當按下S2表示檢測到了，脈沖開始計數，經十五個脈沖后M3亮2s，表示開頭為3的郵編進天津的郵箱，同時M5,L2,S1滅2s。當XCXDXEXF取值0100時，表示郵編第一個數字為4，當按下S2表示檢測到了，脈沖開始計數，經二十個脈沖后M4亮2s，表示開頭為4的郵編進武漢的郵箱，同時M5,L2,S1滅2s。當XCXDXEXF取值0101時，表示郵編第一個數字為5，當按下S2表示檢測到了，脈沖開始計數，經二十五個脈沖后，M5,L2,S1滅2s，表示開頭為5的郵編進廣州的郵箱。當開頭為1的郵編檢測到了，但M1還沒亮?xí)r，轉變XCXDXEXF的值，發生錯誤L1閃亮，情況就跟開頭說的一樣了，以此類推當其他號碼檢測到了，但還沒投進箱子時，轉變號碼就發生錯誤。當郵編投進郵箱后再按S2表示檢測到郵件工作。

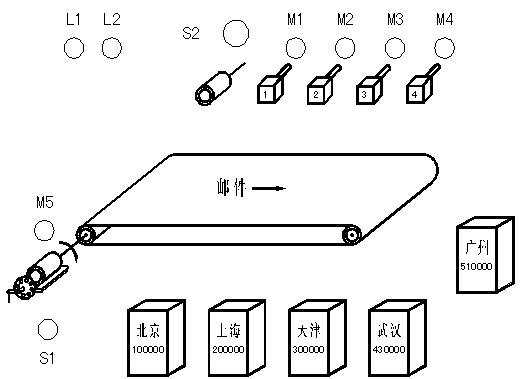

圖1 郵件分揀控制示意圖

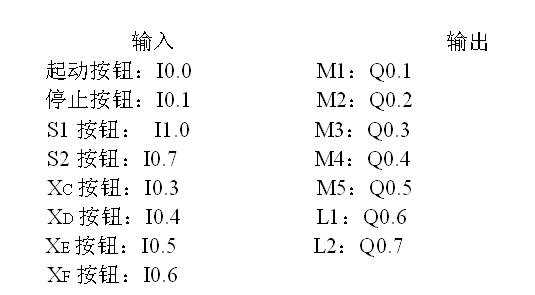

2．I/O分配

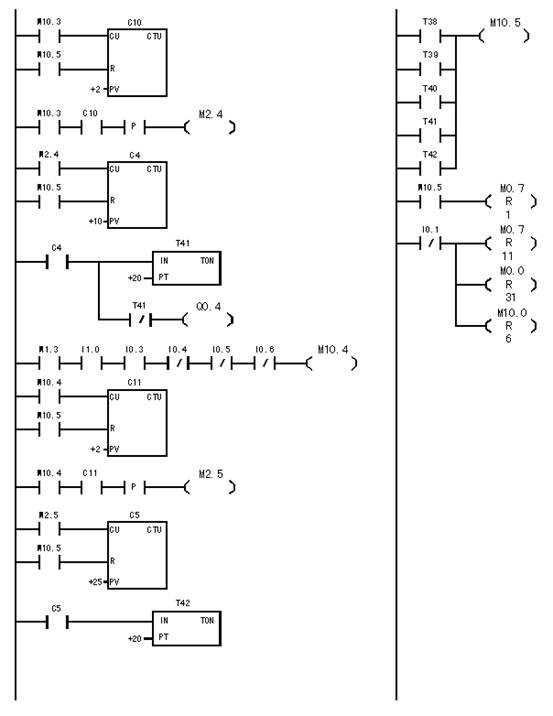

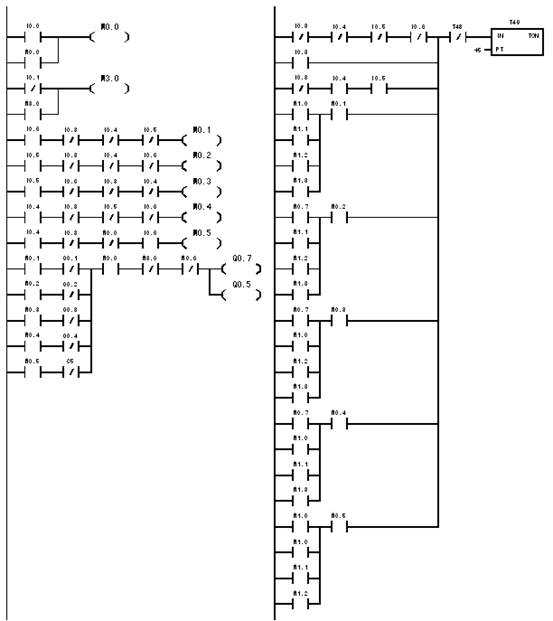

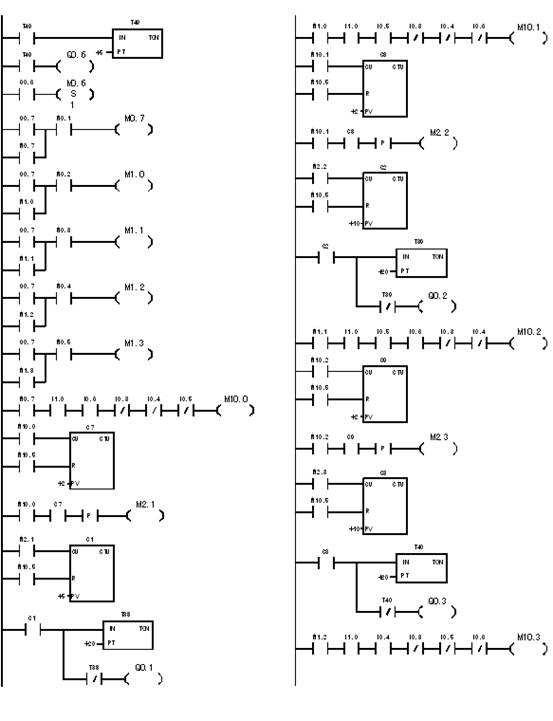

3．郵件分揀控制梯形圖

圖2 郵件分揀控制梯形圖

圖2 （續）

圖2 （續）

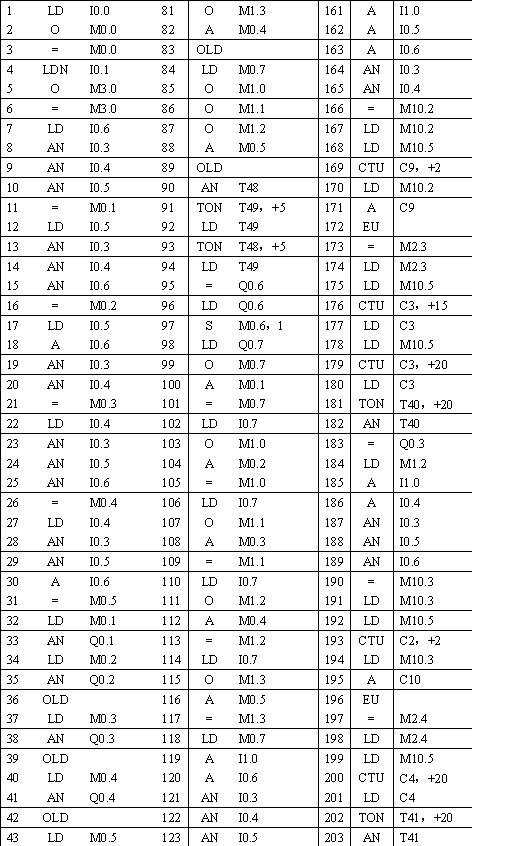

4、郵件分揀控制語句表
