AN和AN/指令 松下FP1系列基本順序指令

指令功能

AN：串聯(lián)常開觸點指令

把原保存在結果寄存器中的邏輯操作結果與指定的繼電器內容進行邏輯“與”并把該邏輯操作結果存入結果寄存器。

AN/：串聯(lián)一個常閉觸點指令

把被指定的繼電器內容取非，然后與結果寄存器的內容進行邏輯“與”，操作結果存入結果寄存器。

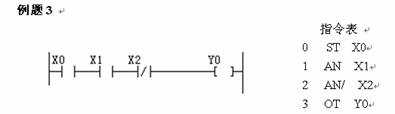

例題解釋

當外接輸入信號X0、X1均接通且X2斷開時，Y0受激。在程序中AN、AN/指令可連續(xù)使用多次。

操作數：AN、AN/：X、Y、R、T、C。

時序圖如圖4-4所示
