DF和DF/指令 松下FP1系列基本順序指令

指令功能

DF：前沿（上升沿）微分指令，輸入脈沖前沿使指定繼電器接通一個掃描周期，然后復位。

DF/：后沿（下降沿）微分指令，輸入脈沖后沿使指定繼電器接通一個掃描周期，然后復位。

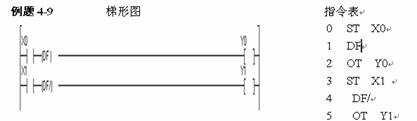

程序時序圖，如圖4-13所示

X0

X1

Y0

Y1

一個掃描周期 一個掃描周期

圖4-13 時序圖

DF和DF/指令在程序中無使用次數限制。這兩個微分指令在工程控制中很有用處，它可用于控制那些只需觸發執行一次的動作。巧妙地應用此指令可提高控制可靠性，可實現一些較復雜的控制過程。

由時序圖分析可見，采用圖a)的控制可有效避免工程中因啟動信號過長而不能可靠停車的問題。

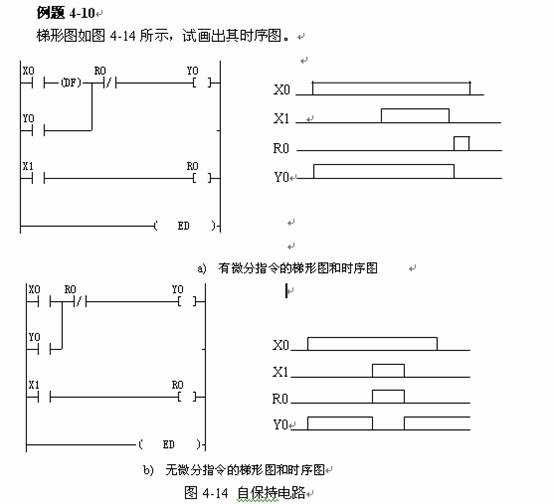

例題4-11

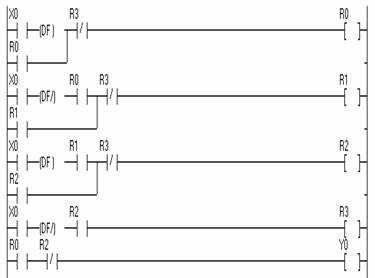

畫出如圖4-15所示梯形圖的時序。

分析可見，該梯形圖控制的被控信號Y0是輸入信號X0的二分頻，故可稱之為二分頻電路。另外，此功能在工程上可實現一個控制按鈕控制一個輸出設備的啟動/停止。即在Y0斷開的情況下X0第一次接通Y0輸出，X0第二次接通Y 0斷開。以此可節約輸入接點。

圖4-15 例題4-11梯形圖

　

　

一個掃描周期

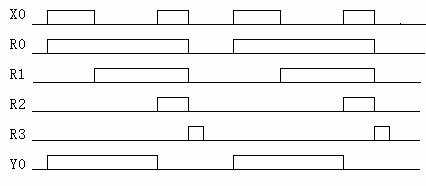

圖4-16 例題4-11的時序圖
