當檢測到信號的上升沿時，觸點僅在該掃描周期內閉合。在第一個掃描周期時也可進行上升沿檢測。

描述

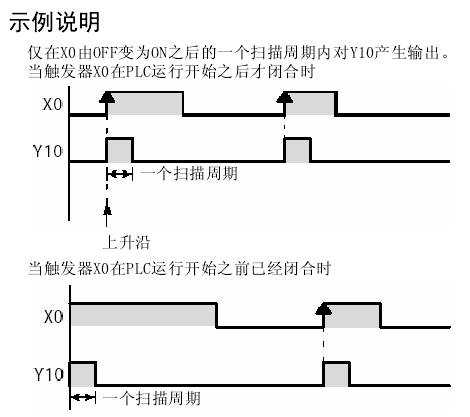

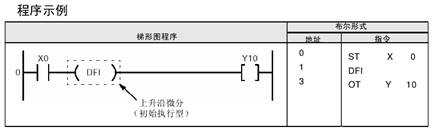

當觸發器（執行條件）由OFF變?yōu)?/span>ON時，DFI指令僅在隨后的一個掃描周期內輸出（微分輸出）。

當觸發器（執行條件）在PLC運行開始之前已閉合時，在第一個掃描周期產生輸出（微分輸出）。

對于DFI指令的使用次數沒有限制。

當PLC模式改為運行(RUN)、或PLC在運行模式下接通電源時，如果此時觸發器（執行條件）已經閉合，則使用DF指令不能在第一個掃描周期產生輸出。因此，在此情況下應使用DFI指令。

編程時注意事項

如果在諸如MC和MCE、JP和LBL等會改變程序執行順序的指令中使用微分指令，必須注意指令產生的影響。
