KP根據置位或復位的輸入信號進行輸出，并且保持該輸出狀態。

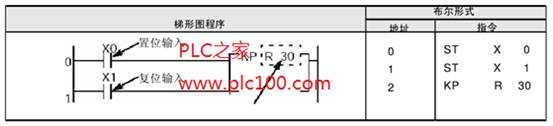

程序示例

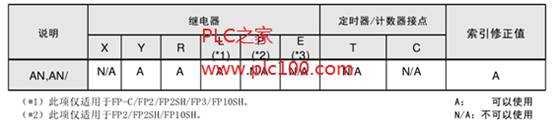

操作數

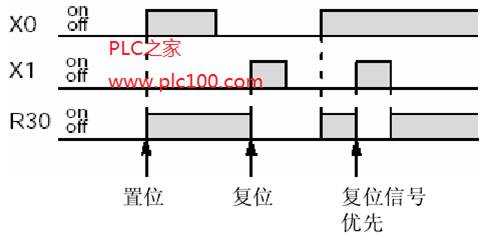

示例說明

當X0閉合時，輸出繼電器R30變?yōu)?/span>ON并保持ON狀態。

當X1閉合時，R30變?yōu)?/span>OFF并保持OF狀杰。

當置位輸入信號閉合時，指定繼電器的輸出變?yōu)?/span>ON并保持ON狀態。

當復位輸入信號閉合時，輸出繼電器變?yōu)?/span>OFF。

無論置位信號的輸入狀態是ON或OFF，輸出繼電器的ON狀態都將保持不變，直至復位信號輸入閉合。

若置位輸入和復位輸入同時變?yōu)?/span>ON，則復位輸入信號優先。

編程時的注意事項

當在MC和MCE指令之間用KP指令編程時，由KP指令指定的輸出目標(繼電器)的狀態保持不變。

如果KP指令所使用的內部繼電器(R)被設置為非保持型的數據，則PLC由運行(RUN)切換到編程(PROG)、或切斷電源時，該輸出將被復位(OEE)。

(如果該內部繼電器被設置為保持型，則不會被復位。)
