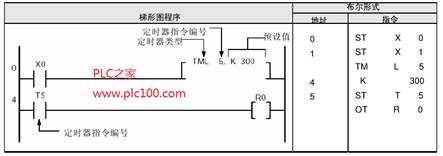

程序示例

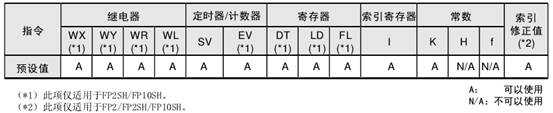

操作數

描述

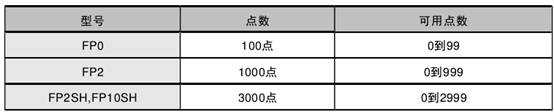

定時器點數如下所示:

當切斷PLC電源或從RUN(運行)模式切換到PROG.(編程)模式時，定時器將被復位，其中的數據被清零。(如果需要保持當前的操作狀態，請參見系統寄存器6)

當觸發器(執行條件)閉合時，定時器從設定值開始進行減計數直至經過值為零，然后在該時刻定時器觸點Tn (n為指定定時器的觸點編號)變?yōu)?/span>ON.(轉后)

如果在減計數的過程中觸發器(執行條件)斷開，則操作停止、經過值復位(清零)

可以在定時器線圈之后直接執行OT指令。

設置定時器的時間

所設定的時間等于時間增量(計時單位)乘以定時器的設定值。

定時器的設定值為K1至K32767之間的十進制整數。時間增量為0.001秒，則相應的定時范圍是0.001秒到32. 767秒。

示例:

當設定值為K43時，定時時間為0.001 X 43=0.043秒

當設定值為K500時，定時時間為0.001 X 500=0.5秒

編程時注意事項

在程序處理過程中定時器值遞減，應編寫程序使一個掃描周期內執行一次遞減(如果使用了中斷程序或JP/LOOP等指令，使得程序在一個掃描周期內沒有處理或產生多次出來，則不能得到正確的結果。)如果需要在一個掃描周期內進行多重處理，請參照系統寄存器4.在將定時器指令與ANS指令或POPS指令組合使用時，請注意表達式的正確性。

1)利用十進制常數K設置定時器

設置十進制常數K后的定時器動作

將K常數設置為定時器后，與定時器具有相同編號的存儲區SV被作為設定值區域使用。

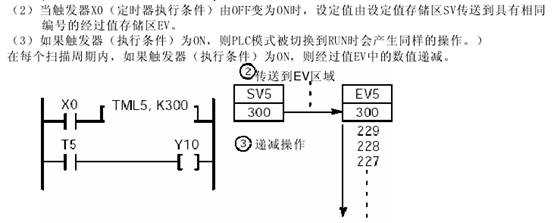

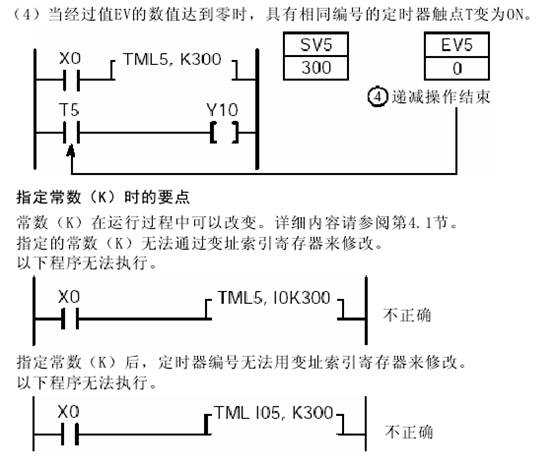

(1)當PLC模式切換到RUN、或在RUN模式卜接通電源后，設定值被傳送到與定時器具有相同編號的設定值存儲區S。
