將32位數據按位取反并復制到指定的32位區域。

對于FP-M/FP0/FP1，P型高級指令不適用。

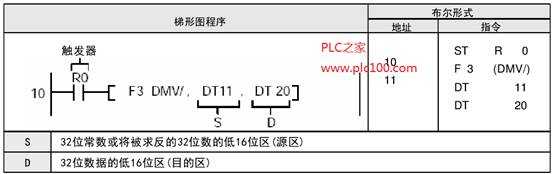

程序示例

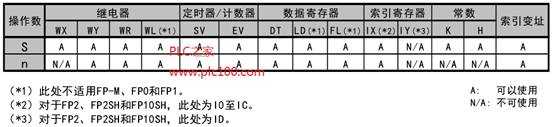

操作數

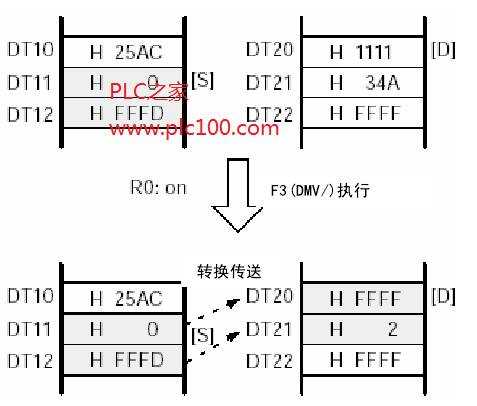

示例說明

當觸發器R0為ON時，將數據寄存器DT12和DT11的內容被按位取反并傳輸至數據寄存器DT21和DT20.

描述

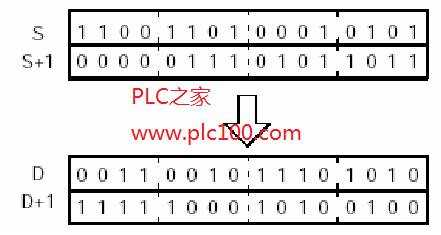

由S指定的32位數據或32位等值常數被按位取反，并傳輸至由D指定的32位區。

處理32位數據時，指定低16位區(S,D)后，高16位區(S+1, D+1)會自動確定。

·錯誤標志(R9007):當用變址數指定的區超限時為ON并保持ON狀態。

·錯誤標志(R9008):當用變址數指定的區超限時瞬間為ON。
