TMR:設置以0.01秒為定時單位的延時定時器

TMX:設置以0.1秒為定時單位的延時定時器

TMY:設置以1秒為定時單位的延時定時器

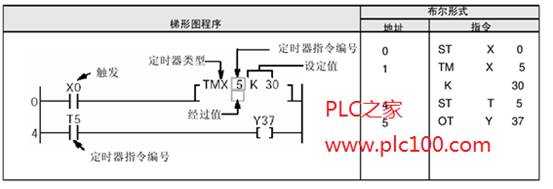

程序示例

對于FP2, FP2SH和FP10SH，只有在未用K常數指定了設定值時，才能用索引寄存器修改定時器編號和設定值的存儲區。若定時器號被修改，則程序步數也改變。

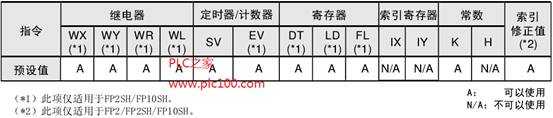

操作數

描述

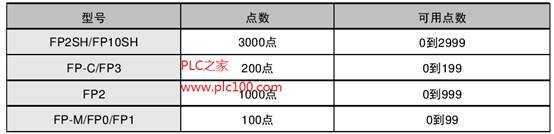

計數器的點數可以用系統寄存器5改變。FP2SH和FP10SH的點數可增至3072點，FP-C和FP3可增至256點，FP2可增至1024點，FP-M C16T和FP1 C14, C16可增至128點，FP-M C20, C32和FP1 C24,C40, C56和C72及FPO，可達144。增加定時器的點數會相應減少計數器的點數。

定時器為非保持型，因此若切斷電源或PLC模式方式由運行(RUN)變?yōu)榫幊?/span>(PROG)時，定時器會復位清零。若需要保持運行狀態，則應設定系統寄存器6。

當觸發器閉合時，設定時間[n]遞減，當經過值達到零時，定時器觸點Tn (n為定時器觸點編號)閉合。

若在運行過程中觸發器斷開，則運行停止且經過值復位(清零)。

在定時器線圈之后可以直接連接OT指令。

對于FPO/FP2/FP2SH/FP10SH, CPU版本為4. 4或更高的FP-C/FP3和CPU版本為2. 7或更高的FP-M/FP1，設定值區號(SV)可直接指定為設定值。

定時器的設計時間值

定時器設定時間的計算公式為[時間單位]X[設定值]

定時器設置值[n]必須為K1至K32767的十進制常數。

TMS為由0. 01至327. 67秒，以0. 01秒遞增。

TMX為由0. 1至327. 67秒，以0. 1秒遞增。

TMY為由1至327. 67秒，以1秒遞增。
