PLC計數器工作原理

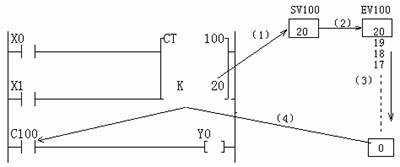

計數器的工作過程順序如圖4-46所示

圖4-46 計數器工作過程

1) 當PLC 為RUN方式時，K20被送入預置值寄存器SV100中，如果此時復位行為OFF，則SV100中的K20又被送到經過值寄存器EV100中。

2) 每檢測到一個計數器邏輯行X0的上升沿（OFF→ON的狀態變化），EV100中的數值減1計數。

3) 當EV100中的數值減至“0”時，計數器C100的觸點動作并保持，即常開觸點閉合，常閉觸點斷開。

4) 當檢測到復位邏輯行X1的上升沿（即OFF→ON）時C100的各觸點復位。再檢測到復位行X1的下降沿（ON→OFF狀態變化）時SV100中的數值K20再次傳送到EV100中準備計數。

5) 在計數過程中，若復位行發生OFF→ON狀態變化則EV100被復位為“0”，但C100的觸點不動作。直到復位行由ON→OFF時刻，SV100中的數值K20再次送到EV100中。
