4.PLC采用計數器組成順序延時接通電路。

采用計數器組成順序延時接通電路。

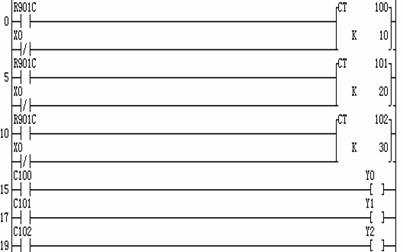

采用計數器組成順序延時接通電路編寫的梯形圖，如圖4-51所示。當輸入Ⅹ0端接通時，計數器CTl00、CT101、CT102分別對R901C開始計數。經10s，CT100有輸出其常開觸點C100接通，輸出繼電器Y0為0N。經20s，CT101有輸出，使輸出Y1為0N。經過30s，CT102有輸出，使輸出Y2為ON，完成了順序延時接通的控制功能。

圖4-51 采用計數器順序延時接通電路
