梯形圖中的觸點應畫在水平線上，而不能畫在垂直分支上，如圖1（a），由于X005畫在垂直分支上，這樣很難判斷與其他觸點的關系，也很難判斷X005與輸出線圈Y001的控制方向，因此應根據從左至右，自上而下的原則。正確的畫法如圖1（b）

圖1（a）

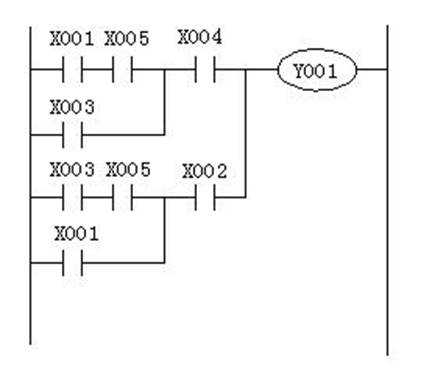

圖1（b）
