設計一個系統時，可能需要一種自診斷或保持源錯誤碼的方法。本文給出了一個達到此目的的方法。

說明:

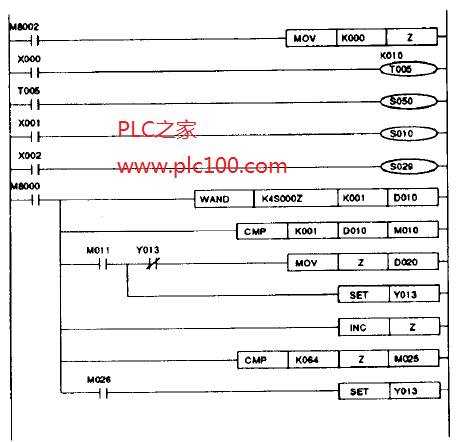

這里所示的程序能夠處理高達63種的不同錯誤。每個錯誤分配給一個位元件，S000到S063。本例說明了在一種錯誤情況下三個編碼是如何被定位和處理的。

輸入X000至X002激活三個錯誤。輸入有效時，表示錯誤存在。當一個錯誤出現，如X001為ON時，它的錯誤號移入數據寄存器D020。這時，D020會等于數字10(因為X000使標志SO10有效)。為了確認它作為一個當前錯誤，輸出Y013被設置為ON。這個輸出表現為脈沖或閃爍輸出，這是因為每64次程序掃描，它被置位和復位一次。

如果存在不只一種錯誤標志，如S029和S050有效，最低錯誤號即29會存入D020。當引起錯誤29的條件修正時，下一個錯誤號即50會存入D020。

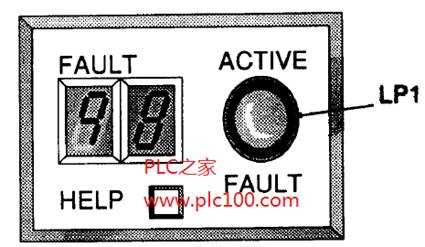

注意:高序號的錯誤將比那些較低號錯誤更快地引起輸出Y013。這是因為在一個掃描期間，每個錯誤標志被單獨地處理，64個錯誤標志需要64次掃描。一個較低錯誤標志會比較高錯誤號更常長時間地使輸出Y013為ON。這可以作為一種確定錯誤緊急程度的方法，即決定較低錯誤號是重要的，因為在掃描出現的錯誤時，它們有優先權，并且它們使輸出Y013近乎持久地保持為ON。錯誤號可輸出到一個7段顯示。
