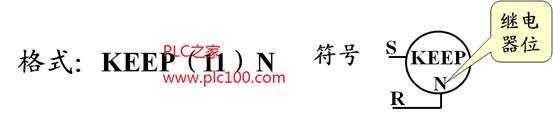

歐姆龍PLC鎖存繼電器KEEP指令的格式和工作時序

當S端ON時，N為ON且保持。

當R端ON時， N復位。

當S與R端同時為ON時， N復位優先。

★ 當 N為保持繼電器HR時，有保持功能。

KEEP 指令的工作時序

置位和復位條件都可以是短信號（脈沖信號）

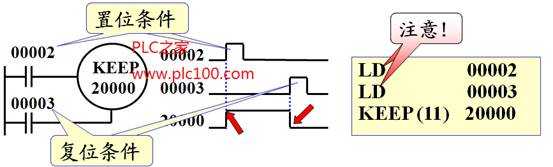

使用KEEP指令舉例

畫出圖示程序的工作時序，寫出語句表。
