高速計數器中斷功能有兩種模式：目標值比較中斷模式，區域比較中斷模式。

1．高速計數器的目標值比較中斷

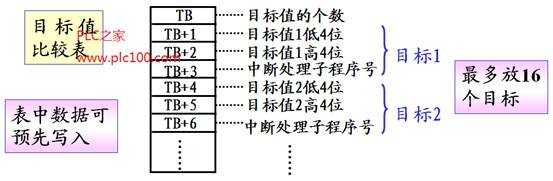

采取目標值比較中斷時，要建立一個目標值比較表

在高速計數器計數過程中，若其當前值與比較表中某個目標值相同時，則停止執行主程序而轉去執行與該目標值對應的子程序。

子程序執行完畢，返回到斷點處繼續執行主程序。

2．高速計數器的區域比較中斷

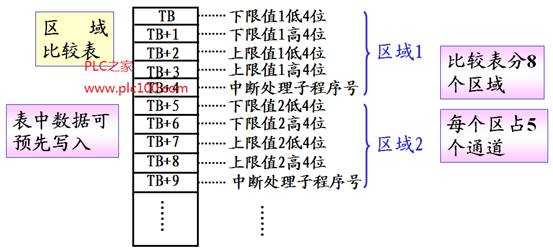

采取區域比較中斷時要建立一個區域比較表

當實際使用的區域不滿8個時，要把其余存放上、下限值的通道都置為0，將存放子程序號的通道都置為FFFF。

3、區域比較中斷的執行過程

若高速計數器的當前值落在比較表中某個區域時（下限值 ≤計數器PV值≤上限值） ，則停止執行主程序而轉去執行與該區域?qū)?yīng)的中斷子程序。子程序執行完畢，返回到斷點處繼續執行主程序。

執行區域比較中斷時，比較結果存放在AR1100～AR1107中。

例如，當計數器的當前值落在比較表的區域1中時，AR1100置為ON，當計數器的當前值落在比較表的區域2中時，AR1101置為ON等。
