C₁ ：比較數1 C₂ ： 比較數2

功能

在執行條件為ON時，將C₁ 和C₂進行比較。

當 C₁ > C₂時，標志位25505 ON

當 C₁ = C₂時，標志位25506 ON

當 C₁ < C₂時，標志位25507 ON

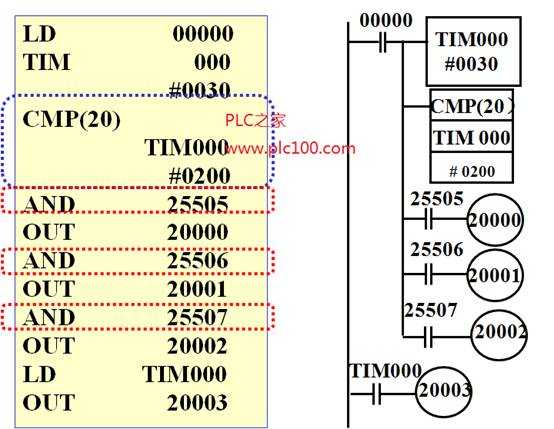

使用CMP指令舉例(1)

寫語句表、分析程序功能

分析程序功能

執行指令CMP時，將TIM000的當前值與 #0200進行比較。

當00000為ON時，TIM000開始定時、且開始執行CMP指令。

TIM000的當前值由0300每隔0.1秒減1。

若TIM000當前值大于#0200時，25505 ON →20000 ON。

若TIM000的當前值等于# 0200時，25506 ON → 20001 ON。

若TIM000的當前值小于# 0200時，25507 ON → 20002 ON。

當TIM000 定時到 時，20002和 20003 ON。

可見：配合指令CMP，用一個定時器可以控制多個輸出位。
