歐姆龍CPM1A系列PLC使用譯碼指令MLPX舉例

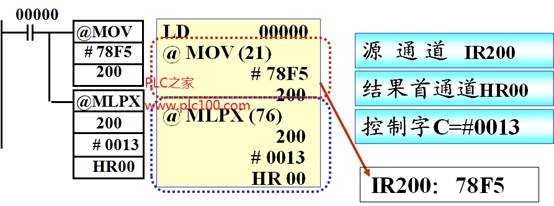

寫語句表、分析程序功能

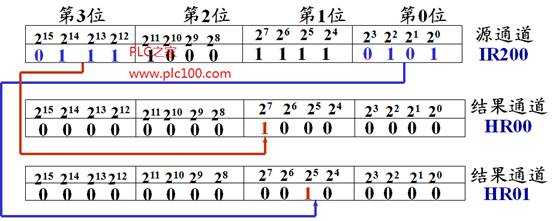

源通道（78F5）第3位數字是0111——十進制數7

則以7為位號，將結果首通道HR00中的bit07置為1

源通道第0位數字是0101——十進制數5

則以5為位號，將結果末通道HR01的bit 05置為1

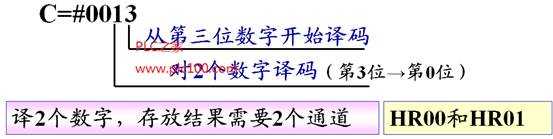

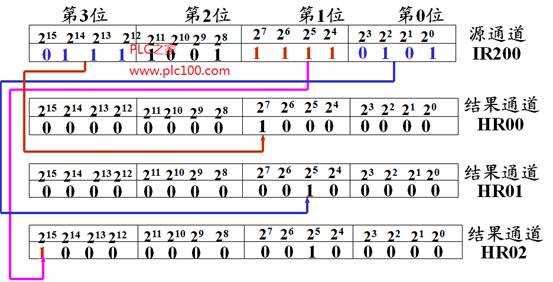

對本例，如果C=#0023，即對3個數字譯碼，第3個被譯碼的是源通道的第1位數字。第3個譯碼結果存放在結果通道HR02中。

使用譯碼指令MLPX 時需注意
① 執行一次指令，最多只能對4個數字譯碼。
② 結果通道不能超過其所在區域。
例如設C=#0023時，結果首通道設為HR18；
設C=#0042 等，都是錯誤的。
