歐姆龍CPM1A系列PLC移位寄存器指令SFT 的用法

●在移位脈沖作用下，St到E中的數據左移過程。

●復位端R為ON時，St到E所有通道均復位為零，且移位指令不執行。

★ 沒有移位脈沖時不執行移位。

★ 移位寄存器具有保持功能。

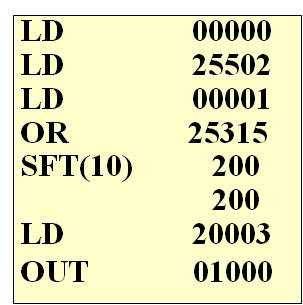

移位寄存器指令SFT 的語句表

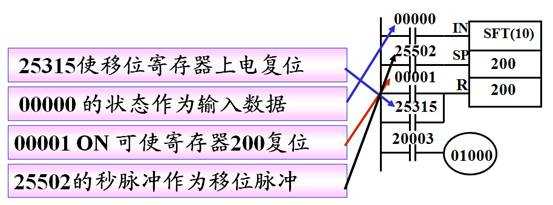

圖示梯形圖的語句表如下

SFT 的兩個操作數都是200，表示只由200通道組成移位寄存器。

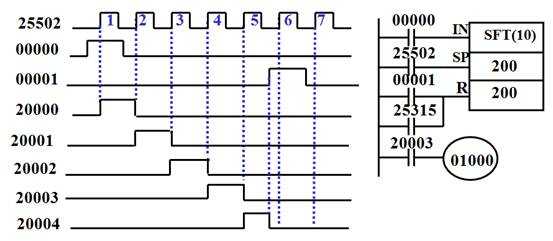

移位接觸器 的工作時序

20000的ON狀態，在200通道內依次向左移動。

分析程序的功能

第一個移位脈沖輸入后，00000的ON狀態移入20000。

經過4個移位脈沖20003 ON，于是01000 ON。

第五個移位脈沖時20003 OFF，于是01000 也OFF。

移位過程中，只要00001為ON，移位寄存器即復位。
