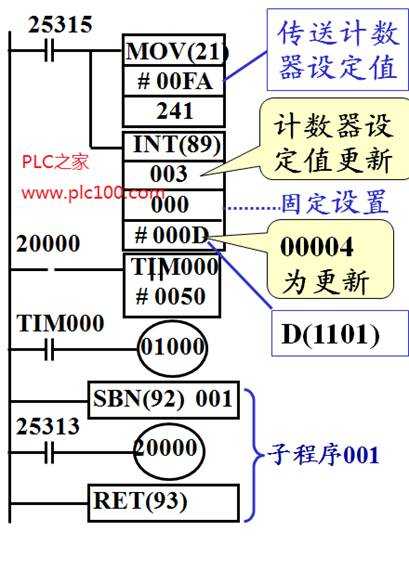

下面是歐姆龍PLC外部輸入計數中斷舉例

設DM6628為0010，即00004為中斷輸入點。

程序分析

在PLC上電后的第一個掃描周期，執行一次MOV指令，將#00FA（十進制250）傳送到241通道（存放00004中斷輸入點計數設定值）。

梯形圖上各程序段的講解：

（1） 執行一次INT指令，設置輸入中斷1為計數中斷模式，設定00004輸入點為非屏蔽。

（2） 當00004輸入點接通250次時產生中斷，停止執行主程序、并轉去執行子程序001。

（3） 執行子程序001，使20000 ON。返回主程序使TIM000開始定時。經過5秒TIM000 ON、使01000 ON。
