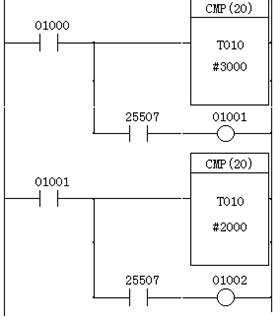

根據下列要求編寫梯形圖程序

使用比較指令CMP（20）、定時器TIM和小于標志位25507，在定時器遞減計時的特定時間產生輸出信號00000為ON時，定時器開始定時，100S后01000為ON；200后01001為ON；300S后01002為ON；500S后01003為ON。
