工控生產線中的漫反射式光電傳感器（開關）

漫反射式光電傳感器通常叫做漫反射式光電開關，其工作原理是：發射端和接收端一體，通過被檢測物體自身反射的光線判斷物體存在與否。

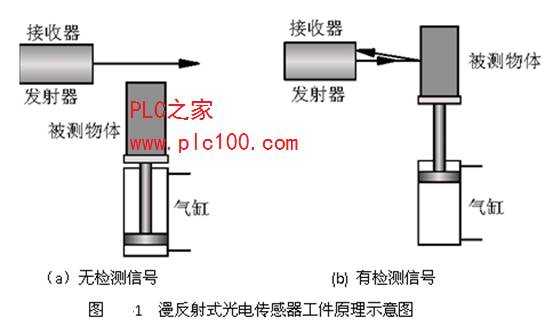

漫反射式光電傳感器集發射器與接收器于一體，在前方無物體時，發射器發出的光不會被接收器所接收到，開關不動作，如圖1（a）圖所示。當前方有物體時，接收器就能接收到物體反射回來的部分光線，通過檢測電路產生開關量的電信號輸出使開關動作，如圖1（b）圖所示。漫反射式光電傳感器的有效作用距離是由目標的反射能力決定的，即由目標表面性質和顏色決定。
