異步電動機接觸器聯鎖正反轉控制線路的特

異步電動機接觸器聯鎖正反轉控制線路有何優缺點?應如何改進?并畫出控制線路。

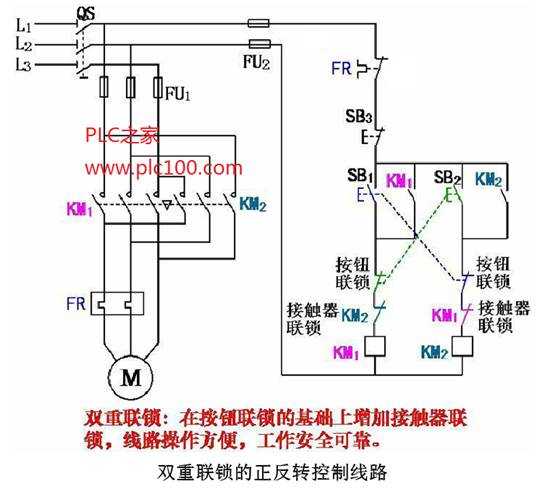

答:三相異步電動機接觸器聯鎖的正反轉控制的優點是工作安全可靠，缺點是操作不便。因電動機從正轉變?yōu)榉崔D(zhuǎn)時，必須先按下停止按鈕后，才能按反轉啟動按鈕，否則由于接觸器的聯鎖作用，不能實現反轉。為克服此線路的不足，可采用按鈕聯鎖或按鈕和接觸器雙重聯鎖的正反轉控制線路。
