試用PLC設計的控制程序。

I/O信號的地址分配表、PLC現(xiàn)場器件實際接線圖以及梯形圖如下圖所示。1KM控制1M啟動，2KM控制2M啟動。

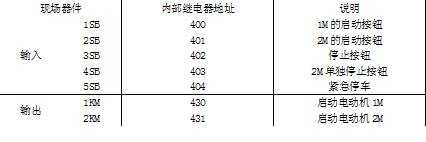

現(xiàn)場器件與PLC內(nèi)部繼電器對照表

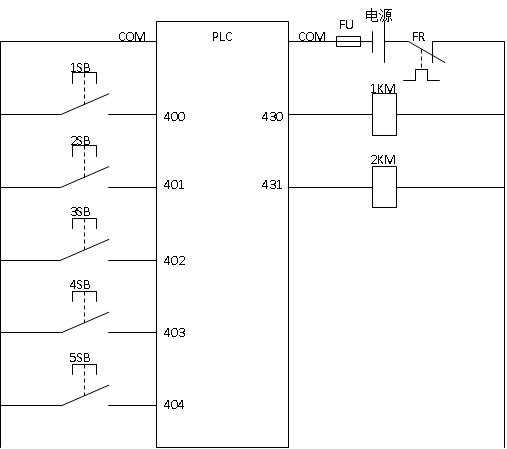

PLC與現(xiàn)場器件的接線圖：

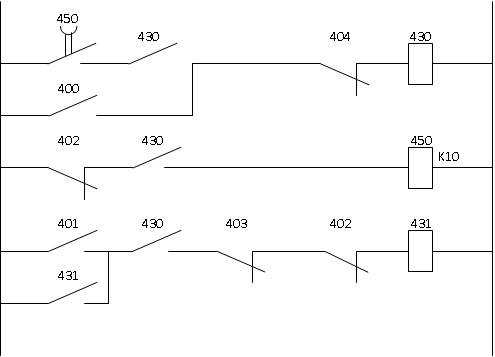

梯形圖為：

指令程序為：

LD 450

AND 430

OR 400

ANI 404

OUT 430

LDI 402

AND 430

OUT 450

K 10

LD 401

OR 431

AND 430

ANI 403

ANI 402

OUT 431
