一、問題提出
假設有一汽車停車場，最大容量只能停車50輛。為了表示停車場是否有空位，試用PLC來實現控制。
二、硬件設計
1、I/O分配表
|
器件 |
PLC地址 |
功能說明 |
|
HL1 |
Y4、Y5 |
停車場已滿 |
|
HL2 |
Y3 |
停車場有空位 |
|
開關0 |
X0 |
車已進入停車場信號 |
|
開關1 |
X1 |
車已離開停車場信號 |
|
|
D0 |
停車場車輛數（最大50輛） |
2、接線圖
略

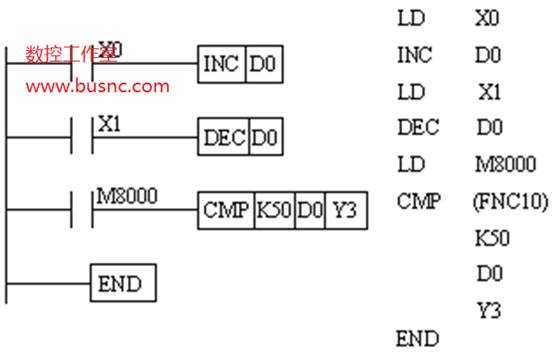

三、程序設計
