plc無線通訊模塊終端!

       plc無線通訊是具有無線通信功能的PLC(PLC也稱可編程邏輯控制器）。它在傳統PLC特點和性能的基礎上針對遠程測控做了優化：硬件上除具備傳統PLC的輸入采集、繼電器控制、定時器和串口通信等功能外，還增加了GPRS、短信和無線數傳電臺等通信功能，在軟件上除具備傳統PLC的讀輸入、執行程序、處理通信請求、執行CPU自診斷和寫輸出這五個掃描周期過程外，還增加了信道管理、驅動管理、采集管理和應用管理等遠程采集管理功能。 plc無線通訊與傳統PLC相比最大的優勢，是無需外接無線通信模塊和編寫接口驅動程序等工作，就可以直接構建遠程測量系統、遠程控制系統和遠程報警系統等遠程測控方案。

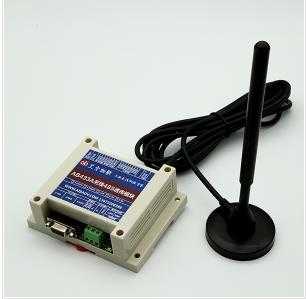

       plc無線通訊在外觀上除與傳統PLC相同的部分如接線端子、指示燈和串口接口（擴展接口）的外觀基礎外，還增加了無線通信有關的SIM卡座和天線接口等部件。 plc無線通訊在內部結構上除與傳統PLC相同的部分如電源電路、串口通信、IO輸入監測、IO輸出控制、用戶程序存儲器和CPU單元外，還增加了無線通信有關的射頻塊等結構。



工作原理編輯

       CPU連續執行用戶程序、任務的循環序列稱為掃描[1]。CPU的掃描周期包括讀輸入、執行程序、處理通信請求、執行CPU自診斷測試、寫輸出和采集管理。 plc無線通訊可被看成是在系統軟件支持下的一種掃描設備。它一直周而復始地循環掃描并執行由系統軟件規定好的任務，用戶程序只是掃描周期的一個組成部分，即時沒有編寫用戶程序， plc無線通訊也在執行循環掃描，只不過在一個周期中用戶程序執行這個部分內容很快就執行完成了。 plc無線通訊在一個周期中完成了6個掃描過程。plc無線通訊模塊終端!



執行CPU自診斷測試

       為保證設備的可靠性，及時反映所出現的故障， plc無線通訊具備自監視功能[1]自監視功能主要由時間監視器（WDT，看門狗）完成?？撮T狗是一個硬件定時器，每一個掃描周期開始前都被復位（重裝）。看門狗的定時值是固定的為3000ms，當掃描周期中某一個任務執行的時間超過這個定時值， plc無線通訊就會認為設備出現故障，進行相應的故障處理（重啟 plc無線通訊，故障記錄等）。


plc無線通訊模塊終端!

處理通訊請求

      在掃描周期的通信處理階段，CPU將處理有關信道的任務，這一過程用于PLC之間及PLC與上位機計算機或終端設備之間的通信。處理采集管理 plc無線通訊與傳統的PLC最大的區別就是可以直接構建遠程測控（報警）系統，一套完整穩定的遠程測控系統，至少具備與PLC或分站終端設備之間的采集功能，具備與上位機主站通信交互功能，具備數據超時重發和校驗的功能，具備當某通信信道發送故障自動切換到其他通信信道上的功能。



    plc無線通訊在正常運行狀態下，每一個掃描周期內都包含處理采集管理這個過程。即使用戶程序中沒有編寫任何內容，也不影響 plc無線通訊成為一個遠程測控系統中的DTU設備。



讀輸入、寫輸出

      CPU在處理用戶程序時，使用的輸入值不是直接從物理輸入點讀取的，運算的結果也不直接送至實際物理輸出點，而是在內存中設置了兩個映射寄存器（系統變量）：一個為輸入映射寄存器，另外一個為輸出映射寄存器。用戶程序中所用的輸入值是輸入寄存器的值，運算結果也放在輸出寄存器中。在輸入掃描過程中，CPU把實際輸入點的狀態鎖入到輸入映射寄存器；在輸出掃描過程中，CPU把輸出映射寄存器的值鎖定到實際物理輸出點。plc無線通訊模塊終端!
