| 【技術指標及特性】 |
|---|
| 實現串口數據和網絡數據的雙向透明傳輸 |
| 支持 10/100M，全雙工/半雙工自適應以太網接口，兼容 802.3 協議 |
| 支持 MDI/MDIX 線路自動轉換 |
| 支持 DHCP 自動獲取 IP 地址功能 |
| 支持 TCP CLEINT/ 服務器端和 UDP CLEINT/ 服務器端4 種工作模式 |
| 波特率： 300bps ～ 115200bps |
| 支持 5、6、7 或者 8 位數據位以及 1 位或者 2 位停止位 |
| 串口支持奇、偶、無校驗、空白 0、標志 1 校驗方式 |
| 隔離方案：信號采用光電隔離、電源采用電磁隔離 |
| 輸出接口： RS232、RS485二合一 |
| 供電范圍：9-28V直流 |
| 隔離電壓：2500Vrms |
| 負載性能：RS485可掛接256個節點(如果負載支持) |
| 輸出保護：防雷+TVS保護+濾波網絡三級防護 |
| 工作指示：供電指示、工作指示、發送指示、接收指示 |
| 操作系統：支持Windows、Linus、MAC |
| 保修政策：保修一年，終身成本維修 |
| 設備尺寸：104mm x 72mm x 26mm |
| 安裝方式：工業級塑料外殼、35mm DIN導軌安裝 |
| 工作環境：溫度：-40~85℃ 濕度：0-95%,不冷凝 |
| 【RS485總線連接】 |
|---|
| 艾寶物聯的RS485系列產品，具有標準RS485總線接口，采用差分信號邏輯。邏輯"1"以兩線間的電壓差為+(2～6)V表示；邏輯"0"以兩線間的電壓差為-(2～6)V表示。RS485設備組網連接非常簡單，只需要將設備正端和負端并接入總線即可；當其通信距離較長時應該特別注意網絡拓?fù)洌琑S485網絡拓?fù)湟话悴捎媒K端匹配的總線型結構，不支持環形或星型網絡，從總線到每個節點的引線長度應盡可能短，以便使引出線中的反射信號對總線信號的影響最低。 |
|
|

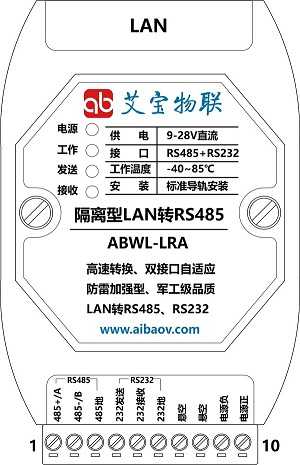

| 端子序號 | 說明 |
|---|---|
| 1 | RS485總線，數據+ |
| 2 | RS485總線，數據- |
| 3 | RS485地線 |
| 4 | RS232發送 |
| 5 | RS232接收 |
| 6 | RS232地線 |
| 7 | 懸空，不能連接電氣信號 |
| 8 | 懸空，不能連接電氣信號 |
| 9 | 直流電源負 |
| 10 | 直流電源正，9-28V供電 |
| LAN | 標準RS485網絡連接器 |
