【工作電源】
工作電源：直流9~28V
最大功耗：1W
保護措施：防反接，過壓保護，過流自恢復保護， ESD 保護，防浪涌

【AM2301/DHT21采集】
輸入通道：12路AM2301/DHT21采集
測量精度：± 0.3℃
溫度范圍:-40℃ ~ 80℃
AD位數：16bit
溫度響應時間：小于10秒
濕度精度：0.1%RH
濕度范圍：0~99%RH
濕度響應時間：小于6秒
激勵電源：+5V
輸入保護：過壓保護、反接保護

【通信接口】
通訊協議：MODBUS-RTU
接口保護：15KV ESD保護，1500V隔離保護
波 特 率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps.
校 驗 位：無校驗、偶校驗、奇校驗
默認參數：9600，8，N，1（波特率和校驗位可修改）

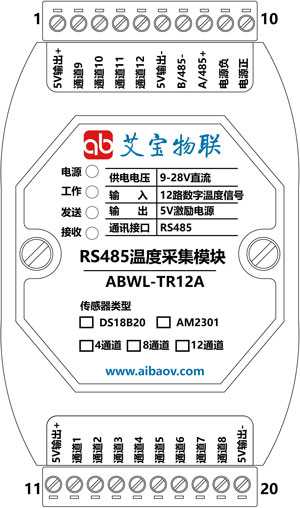

【模塊指示燈定義】
電源：電源狀態指示，常亮/供電正常
工作：模塊工作指示，模塊正常工作時周期閃爍
發送：當模塊發送數據時閃爍
接收：當模塊收到數據時閃爍

【系統參數】
模塊尺寸：104mm x 72mm x 26mm
安裝方式：工業級塑料外殼、35mm DIN導軌安裝
工作環境：溫度：-40~85℃  濕度：0-95%,不冷凝

【RS485總線連接】
艾寶物聯的RS485系列產品，具有標準RS485總線接口，采用差分信號邏輯。邏輯"1"以兩線間的電壓差為+(2～6)V表示；邏輯"0"以兩線間的電壓差為-(2～6)V表示。RS485設備組網連接非常簡單，只需要將設備正端和負端并接入總線即可；當其通信距離較長時應該特別注意網絡拓撲，RS485網絡拓撲一般采用終端匹配的總線型結構，不支持環形或星型網絡，從總線到每個節點的引線長度應盡可能短，以便使引出線中的反射信號對總線信號的影響最低。

【熱電偶溫度接線圖】

AMS2301溫濕度寄存器	說明
支持協議	標準Modbus RTU協議
寄存器16進制地址	0x401-0x418
寄存器10進制地址	1025-1048
溫度寄存器對應關系	1025：通道1的溫度 1026：通道1的濕度 1027：通道2的溫度 1028：通道2的濕度 1029：通道3的溫度 1030：通道3的濕度 1031：通道4的溫度 1032：通道4的濕度 1033：通道5的溫度 1034：通道5的濕度 1035：通道6的溫度 1036：通道6的濕度 1037：通道7的溫度 1038：通道7的濕度 1039：通道8的溫度 1040：通道8的濕度 1041：通道9的溫度 1042：通道9的濕度 1043：通道10的溫度 1044：通道10的濕度 1045：通道11的溫度 1046：通道11的濕度 1047：通道12的溫度 1048：通道12的濕度
數值對應關系	數值除以10即為實際溫度。
地址空間	4x
寄存器個數	24個
功能碼：3	實例，例如設備地址為1時，讀取通道1的溫濕度數值: Tx:01 03 04 01 00 02 94 FB  Rx:01 03 04 01 12 02 EE DA E6  通道1的溫度數據為0x0112，十進制為274，實際溫度為27.4℃。 通道1的濕度數據為0x02EE，十進制為750，實際濕度為75.0 %RH。 實例，例如設備地址為1時，讀取通道1和通道2的溫濕度數值: Tx:01 03 04 01 00 04 14 F9  Rx:01 03 08 01 10 02 F8 01 13 03 05 D5 26  通道1的溫度數據為0x0110，十進制為272，實際溫度為27.2℃。 通道1的濕度數據為0x02F8，十進制為760，實際濕度為76.0 %RH。 通道2的溫度數據為0x0113，十進制為275，實際溫度為27.5℃。 通道2的濕度數據為0x0305，十進制為773，實際濕度為77.3 %RH。

設備地址	說明
功能描述	標準Modbus RTU協議，MODBUS RTU設備地址，設備地址范圍1-255，其中：247地址為模塊保留地址，不能設置; 0地址為廣播地址，不能設置。
寄存器地址	16進制：0x501，10進制：1281
地址空間	4x
寄存器個數	1個，數據低8位有效
功能碼：3	讀指令： TX:01 03 05 01 00 01 D5 06 RX:01 03 02 00 01 79 84
功能碼：6	單寫指令 TX:01 06 05 01 00 02 59 07 RX:01 06 05 01 00 02 59 07
功能碼：16	多寫指令 TX:01 10 05 01 00 01 02 00 02 73 40 RX:01 10 05 01 00 01 50 C5

波特率校驗	說明
功能描述	標準Modbus RTU協議，用來修改串口波特率和校驗位。設備地址和波特率兩個寄存器可同時寫。波特率和校驗更改后，即刻生效，而且模塊不返回數據。
寄存器地址	16進制：0x502，10進制：1282
地址空間	4x
寄存器個數	1個，數據格式如下： 低字節波特率 1200bps:0 2400bps:1 4800bps:2 9600bps:3 19200bps:4 38400bps:5 57600bps:6 115200bps:7 9600:其他 高字節校驗： 無校驗None:0 奇校驗Odd:1 偶校驗Even:2 無校驗:其他
功能碼：3	讀指令 TX:01 03 05 02 00 01 25 06 RX:01 03 02 00 03 F8 45
功能碼：6	單寫指令，波特率修改為115200 TX:01 06 05 02 00 07 59 07
功能碼：16	多寫指令，修改波特率為9600 TX: 01 10 05 02 00 01 02 00 03 B2 B3 地址、波特率、校驗同時設置，地址3，奇校驗，波特率115200： 01 10 05 01 00 02 04 00 03 01 07 BD 61

設備資源描述	說明
功能描述	標準Modbus RTU協議，用來描述設備的資源，比如:4AI/4DO。
寄存器地址	16進制：0x503，10進制：1283
地址空間	4x
寄存器個數	10個
功能碼：3	讀指令：TX:01 03 05 03 00 0A 35 01

設備序列號	說明
功能描述	標準Modbus RTU協議，用來讀取設備的唯一序列號。
寄存器地址	16進制：0x504，10進制：1284
地址空間	4x
寄存器個數	2個
功能碼：3	讀指令：TX:01 03 05 04 00 02 85 06

設備型號	說明
功能描述	標準Modbus RTU協議，用來讀取設備的型號。
寄存器地址	16進制：0x505，10進制：1285
地址空間	4x
寄存器個數	10個
功能碼：3	讀指令：TX:01 03 05 05 00 0A D5 00

設備硬件版本	說明
功能描述	標準Modbus RTU協議，用來讀取設備的硬件版本號。
寄存器地址	16進制：0x506，10進制：1286
地址空間	4x
寄存器個數	3個
功能碼：3	讀指令：TX:01 03 05 06 00 03 E5 06

設備軟件版本	說明
功能描述	標準Modbus RTU協議，用來讀取設備的軟件版本號。
寄存器地址	16進制：0x507，10進制：1287
地址空間	4x
寄存器個數	3個
功能碼：3	讀指令：TX:01 03 05 07 00 03 B4 C6

設備尋呼地址	說明
功能描述	標準Modbus RTU協議，用來尋呼設備，進入快速配置模式。寫入AIBAOWULIAN9600，波特率初始化為9600,8N1；寫入AIBAOWULIAN,恢復之前波特率。不返回數據。
寄存器地址	16進制：0x508，10進制：1288
地址空間	4x
寄存器個數	8個

設備閃燈	說明
功能描述	標準Modbus RTU協議，閃燈寄存器，寫入閃燈次數，設備的工作燈閃爍相應的次數?？捎脕聿檎以O備。
寄存器地址	16進制：0x509，10進制：1289
地址空間	4x
寄存器個數	1個
功能碼：6	寫指令，閃燈16次： TX:01 06 05 09 00 10 58 C8 RX:01 06 05 09 00 10 58 C8
功能碼：16	寫指令，閃燈1次： TX:01 10 05 09 00 01 02 00 0F B3 CD RX:01 10 05 09 00 01 D1 07

實例，例如設備地址為1時，讀取通道1的溫濕度數值: Tx:01 03 04 01 00 02 94 FB  Rx:01 03 04 01 12 02 EE DA E6  通道1的溫度數據為0x0112，十進制為274，實際溫度為27.4℃。 通道1的濕度數據為0x02EE，十進制為750，實際濕度為75.0 %RH。
