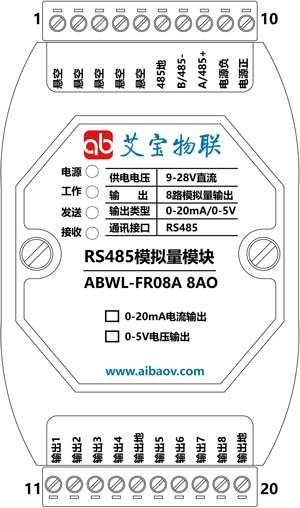

【工作電源】
工作電源：直流9~28V
最大功耗：1W
保護措施：防反接，過壓保護，過流自恢復保護， ESD 保護，防浪涌

【模擬量輸出】
輸出通道：8路單端
輸出信號：0-20mA、0-5V、0-10V。(需出廠設定)
制式支持：三線、四線
輸入保護：過壓保護、反接保護
采集精度：優于±0.1%

【通信接口】
通訊協議：MODBUS-RTU
接口保護：15KV ESD保護，1500V隔離保護
波 特 率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps.
校 驗 位：無校驗、偶校驗、奇校驗
默認參數：9600，8，N，1（波特率和校驗位可修改）

【模塊指示燈定義】
電源：電源狀態指示，常亮/供電正常
工作：模塊工作指示，模塊正常工作時周期閃爍
發送：當模塊發送數據時閃爍
接收：當模塊收到數據時閃爍

【系統參數】
模塊尺寸：104mm x 72mm x 26mm
安裝方式：工業級塑料外殼、35mm DIN導軌安裝
工作環境：溫度：-40~85℃  濕度：0-95%,不冷凝

【RS485總線連接】
艾寶物聯的RS485系列產品，具有標準RS485總線接口，采用差分信號邏輯。邏輯"1"以兩線間的電壓差為+(2～6)V表示；邏輯"0"以兩線間的電壓差為-(2～6)V表示。RS485設備組網連接非常簡單，只需要將設備正端和負端并接入總線即可；當其通信距離較長時應該特別注意網絡拓?fù)?，RS485網絡拓?fù)湟话悴捎媒K端匹配的總線型結構，不支持環形或星型網絡，從總線到每個節點的引線長度應盡可能短，以便使引出線中的反射信號對總線信號的影響最低。

模擬量輸出	說明
支持協議	標準Modbus RTU協議
寄存器16進制地址	0x301-0x308
寄存器10進制地址	769-776
數值對應關系	數值范圍0-4095，電壓輸出對應0-5V、0-10V，電流輸出對應0-20mA。
地址空間	4x
寄存器個數	8個，分別對應AO1-AO8
功能碼：6	設置模擬量輸出，例如設備地址為2時，設置模擬量輸出通道1的值: Tx:02 06 03 01 09 99 1E 47  Rx:02 06 03 01 09 99 1E 47  設置通道1的數值為0x0999，十進制為2457。如果是電壓輸出就代表3.0V，如果是電流輸出就代表12.0mA。
功能碼：16	設置模擬量輸出，例如設備地址為2時，設置模擬量輸出通道1的值: Tx:02 10 03 01 00 01 02 09 99 46 4B  Rx:02 10 03 01 00 01 50 7E  設置通道1的數值為0x0999，十進制為2457。如果是電壓輸出就代表3.0V，如果是電流輸出就代表12.0mA。 設置模擬量輸出，例如設備地址為2時，設置模擬量輸出通道1-通道4的值: TX:02 10 03 01 00 04 08 09 99 00 00 00 00 07 FF 86 68  RX:02 10 03 01 00 04 90 7D  設置通道1的數值為0x0999，十進制為2457。如果是電壓輸出就代表3.0V，如果是電流輸出就代表12.0mA。 設置通道4的數值為0x07FF，十進制為2047。如果是電壓輸出就代表2.5V，如果是電流輸出就代表10.0mA。

設備地址	說明
功能描述	標準Modbus RTU協議，MODBUS RTU設備地址，設備地址范圍1-255，其中：247地址為模塊保留地址，不能設置; 0地址為廣播地址，不能設置。
寄存器地址	16進制：0x501，10進制：1281
地址空間	4x
寄存器個數	1個，數據低8位有效
功能碼：3	讀指令： TX:01 03 05 01 00 01 D5 06 RX:01 03 02 00 01 79 84
功能碼：6	單寫指令 TX:01 06 05 01 00 02 59 07 RX:01 06 05 01 00 02 59 07
功能碼：16	多寫指令 TX:01 10 05 01 00 01 02 00 02 73 40 RX:01 10 05 01 00 01 50 C5

波特率校驗	說明
功能描述	標準Modbus RTU協議，用來修改串口波特率和校驗位。設備地址和波特率兩個寄存器可同時寫。波特率和校驗更改后，即刻生效，而且模塊不返回?cái)?shù)據。
寄存器地址	16進制：0x502，10進制：1282
地址空間	4x
寄存器個數	1個，數據格式如下： 低字節波特率 1200bps:0 2400bps:1 4800bps:2 9600bps:3 19200bps:4 38400bps:5 57600bps:6 115200bps:7 9600:其他 高字節校驗： 無校驗None:0 奇校驗Odd:1 偶校驗Even:2 無校驗:其他
功能碼：3	讀指令 TX:01 03 05 02 00 01 25 06 RX:01 03 02 00 03 F8 45
功能碼：6	單寫指令，波特率修改為115200 TX:01 06 05 02 00 07 59 07
功能碼：16	多寫指令，修改波特率為9600 TX: 01 10 05 02 00 01 02 00 03 B2 B3 地址、波特率、校驗同時設置，地址3，奇校驗，波特率115200： 01 10 05 01 00 02 04 00 03 01 07 BD 61

設備資源描述	說明
功能描述	標準Modbus RTU協議，用來描述設備的資源，比如:4AI/4DO。
寄存器地址	16進制：0x503，10進制：1283
地址空間	4x
寄存器個數	10個
功能碼：3	讀指令：TX:01 03 05 03 00 0A 35 01

設備序列號	說明
功能描述	標準Modbus RTU協議，用來讀取設備的唯一序列號。
寄存器地址	16進制：0x504，10進制：1284
地址空間	4x
寄存器個數	2個
功能碼：3	讀指令：TX:01 03 05 04 00 02 85 06

設備型號	說明
功能描述	標準Modbus RTU協議，用來讀取設備的型號。
寄存器地址	16進制：0x505，10進制：1285
地址空間	4x
寄存器個數	10個
功能碼：3	讀指令：TX:01 03 05 05 00 0A D5 00

設備硬件版本	說明
功能描述	標準Modbus RTU協議，用來讀取設備的硬件版本號。
寄存器地址	16進制：0x506，10進制：1286
地址空間	4x
寄存器個數	3個
功能碼：3	讀指令：TX:01 03 05 06 00 03 E5 06

設備軟件版本	說明
功能描述	標準Modbus RTU協議，用來讀取設備的軟件版本號。
寄存器地址	16進制：0x507，10進制：1287
地址空間	4x
寄存器個數	3個
功能碼：3	讀指令：TX:01 03 05 07 00 03 B4 C6

設備尋呼地址	說明
功能描述	標準Modbus RTU協議，用來尋呼設備，進入快速配置模式。寫入AIBAOWULIAN9600，波特率初始化為9600,8N1；寫入AIBAOWULIAN,恢復之前波特率。不返回?cái)?shù)據。
寄存器地址	16進制：0x508，10進制：1288
地址空間	4x
寄存器個數	8個

設備閃燈	說明
功能描述	標準Modbus RTU協議，閃燈寄存器，寫入閃燈次數，設備的工作燈閃爍相應的次數。可用來查找設備。
寄存器地址	16進制：0x509，10進制：1289
地址空間	4x
寄存器個數	1個
功能碼：6	寫指令，閃燈16次： TX:01 06 05 09 00 10 58 C8 RX:01 06 05 09 00 10 58 C8
功能碼：16	寫指令，閃燈1次： TX:01 10 05 09 00 01 02 00 0F B3 CD RX:01 10 05 09 00 01 D1 07
