| 【技術指標及特性】 |
|---|
| 波 特 率：1200bps～115200bps,自動偵測速率，無需軟件設置 |
| 輸出接口： RS485、RS232 |
| 接口特性：兼容RS232C、RS485標準 |
| RS485接口：壓線端子 |
| RS232接口：壓線端子，無流控信號 |
| 隔離電壓：2500Vrms |
| 負載性能：RS485可掛接256個節點(如果負載支持) |
| 輸出保護：防雷+TVS保護+濾波網絡三級防護 |
| 供電范圍：9-28V直流,小于 100mA |
| 電源連接器：壓線端子 |
| 保護措施：防反接，過壓保護，過流自恢復保護， ESD 保護，防浪涌 |
| 工作指示：供電指示、發送指示、接收指示 |
| 保修政策：保修一年，終身成本維修 |
| 模塊尺寸：104mm x 72mm x 26mm |
| 安裝方式：工業級塑料外殼、35mm DIN導軌安裝 |
| 工作環境：溫度：-40~85℃ 濕度：0-95%,不冷凝 |
| 【RS485總線連接】 |
|---|
| 艾寶物聯的RS485系列產品，具有標準RS485總線接口，采用差分信號邏輯。邏輯"1"以兩線間的電壓差為+(2～6)V表示；邏輯"0"以兩線間的電壓差為-(2～6)V表示。RS485設備組網連接非常簡單，只需要將設備正端和負端并接入總線即可；當其通信距離較長時應該特別注意網絡拓?fù)?，RS485網絡拓?fù)湟话悴捎媒K端匹配的總線型結構，不支持環形或星型網絡，從總線到每個節點的引線長度應盡可能短，以便使引出線中的反射信號對總線信號的影響最低。 |
|
|

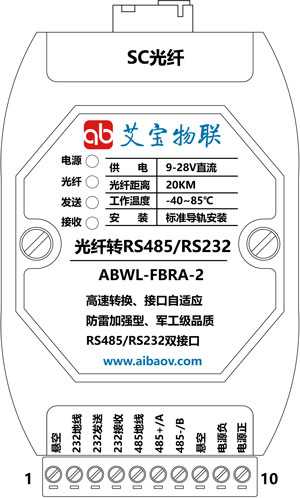

| 端子序號 | 說明 |
|---|---|
| 1 | 懸空，不能連接電氣信號 |
| 2 | RS232地線 |
| 3 | RS232發送 |
| 4 | RS232接收 |
| 5 | RS485地線 |
| 6 | RS485總線+ |
| 7 | RS485總線- |
| 8 | 懸空，不能連接電氣信號 |
| 9 | 直流電源負極 |
| 10 | 直流電源正極，9-28V寬電壓供電 |
| SC光纖 | SC接口單模單纖收發，波長1310nm/1550nm 。 |
