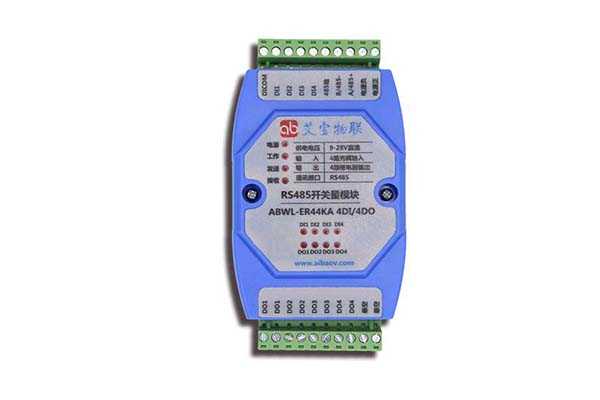

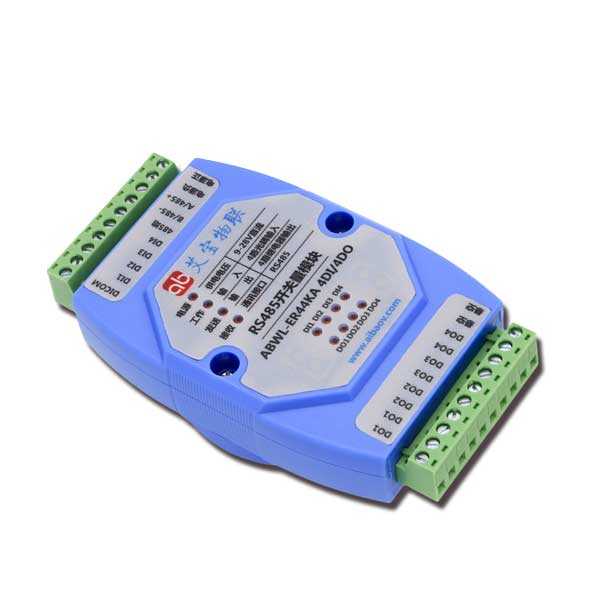

產品概述

ABWL-ER44KA是一款4通道隔離型數字量/開關量輸入輸出模塊，可廣泛應用于工業現場設備的信號采集、監控和控制等。 具有4通道相互隔離的開關量輸入和4通道相互隔離開關量輸出，開關量輸出采用繼電器輸出。 通信接口采用RS485接口，支持標準MODBUS RTU協議，可以直接和組態軟件、PLC、DCS工控觸摸屏進行連接。

產品詳情



【工作電源】
工作電源：直流9~28V
最大功耗：1W
保護措施：防反接，過壓保護，過流自恢復保護， ESD 保護，防浪涌

【開關量輸入】
輸入通道：4路光耦隔離輸入（內部干接點，需要電壓驅動）
輸入極性：共陰或共陽輸入（極性自動適應）
節點支持：干接點、濕接點、共陽、共陰
輸入范圍：高電平(數字1)：7.5V -30V，低電平(數字0):0V - 1V
輸入阻抗：大于1K?
隔離電壓：2500V

【開關量輸出】
輸出通道：4路繼電器輸出
觸點容量：3A 250VAC/30VDC
機械壽命：10,000,000 次以上
接點阻抗：小于 100m?
隔離電壓：2500V

【通信接口】
通訊協議：MODBUS-RTU
接口保護：15KV ESD保護，1500V隔離保護
波 特 率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps.
校 驗 位：無校驗、偶校驗、奇校驗
默認參數：9600，8，N，1（波特率和校驗位可修改）

【模塊指示燈定義】
電源：電源狀態指示，常亮/供電正常
工作：模塊工作指示，模塊正常工作時周期閃爍
發送：當模塊發送數據時閃爍
接收：當模塊收到數據時閃爍
DI1~DI4：開關量輸入指示，亮起/開關量輸入為1
DO1~DO4：開關量輸出指示，亮起/開關量輸出為1

【系統參數】
模塊尺寸：104mm x 72mm x 26mm

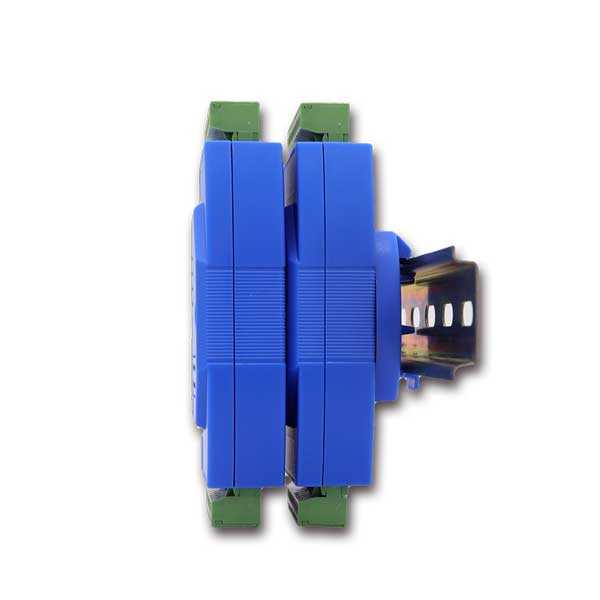

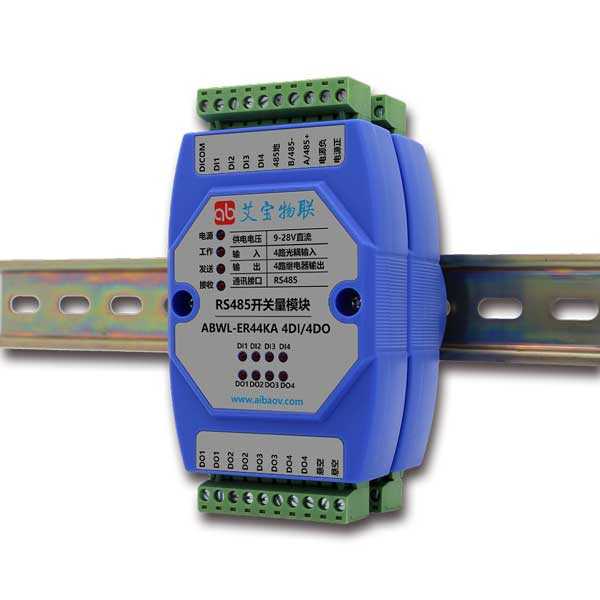

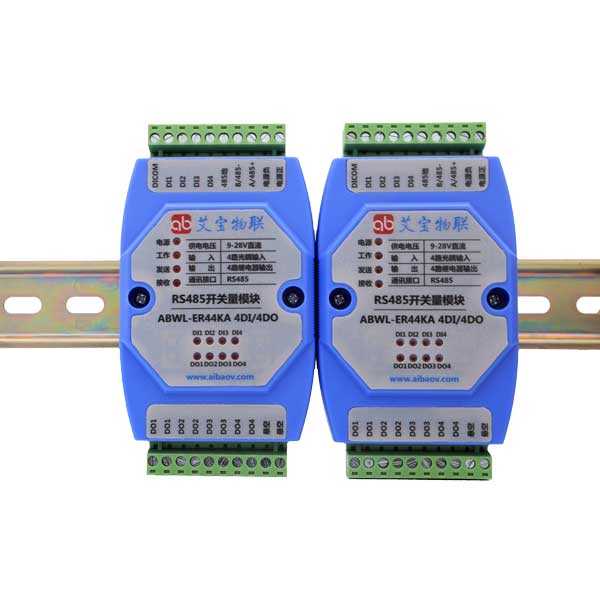

安裝方式：工業級塑料外殼、35mm DIN導軌安裝
工作環境：溫度：-40~85℃  濕度：0-95%,不冷凝

【RS485總線連接】
艾寶物聯的RS485系列產品，具有標準RS485總線接口，采用差分信號邏輯。邏輯"1"以兩線間的電壓差為+(2～6)V表示；邏輯"0"以兩線間的電壓差為-(2～6)V表示。RS485設備組網連接非常簡單，只需要將設備正端和負端并接入總線即可；當其通信距離較長時應該特別注意網絡拓撲，RS485網絡拓撲一般采用終端匹配的總線型結構，不支持環形或星型網絡，從總線到每個節點的引線長度應盡可能短，以便使引出線中的反射信號對總線信號的影響最低。

【干接點接線圖】

【共陽極濕接點接線圖】

【共陰極濕接點接線圖】

【NPN型晶體管信號接線圖】

【PNP型晶體管信號接線圖】

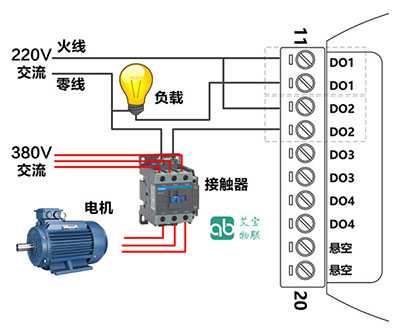

【繼電器型開關量輸出接線圖】

支持協議	標準Modbus RTU協議
寄存器16進制地址	0x201-0x204
寄存器10進制地址	513-516
地址空間	1x
寄存器個數	4個，分別對應DI1-DI4
功能碼：2	讀開關量輸入，例如設備地址為1時，讀513-516四個開關量輸入的狀態，返回0x08，即DI4有信號輸入: Tx:01 02 02 01 00 04 29 B1 Rx:01 02 01 08 A0 4E
開關量輸入	說明

支持協議	標準Modbus RTU協議
寄存器16進制地址	0x101-0x104
寄存器10進制地址	257-260
地址空間	0x
寄存器個數	4個，分別對應DO1-DO4
功能碼：1	讀開關量輸出，例如設備地址為1時，讀257-260四個開關量輸出的狀態，返回0x08，即DO4閉合： Tx:01 01 01 01 00 04 6D F5 Rx:01 01 01 08 50 4E
功能碼：5	寫單個開關量輸出，例如設備地址為1時，寫257地址，使DO1閉合： Tx:01 05 01 01 FF 00 DC 06 Rx:01 05 01 01 FF 00 DC 06
功能碼：15	寫多個開關量輸出，例如設備地址為1時，寫257地址，使DO1閉合： Tx:01 0F 01 01 00 01 01 01 D3 46 Rx:01 0F 01 01 00 01 C4 37 例如寫257-260地址，使DO1-DO4閉合： TX:01 0F 01 01 00 04 01 0F 42 83 RX:01 0F 01 01 00 04 04 34
開關量輸出	說明

DO上電初始態	說明
功能描述	標準Modbus RTU協議，開關量輸出的上電初始狀態，默認全0，只對開關量輸出起作用。
寄存器地址	16進制：0x500，10進制：1280
地址空間	4x
寄存器個數	1個，返回數據的bit0-bit3分別對應DO1-DO4
功能碼：3	讀指令： 01 03 05 00 00 01 84 C6 01 03 02 00 00 B8 44
功能碼：6	寫指令，寫入0x0D，即DO2上電斷開，其余閉合： 01 06 05 00 00 0D 48 C3 01 06 05 00 00 0D 48 C3
功能碼：16	寫指令： 01 10 05 00 00 01 02 00 0D 32 95 01 10 05 00 00 01 01 05

設備地址	說明
功能描述	標準Modbus RTU協議，MODBUS RTU設備地址，設備地址范圍1-255，其中：247地址為模塊保留地址，不能設置; 0地址為廣播地址，不能設置。
寄存器地址	16進制：0x501，10進制：1281
地址空間	4x
寄存器個數	1個，數據低8位有效
功能碼：3	讀指令： TX:01 03 05 01 00 01 D5 06 RX:01 03 02 00 01 79 84
功能碼：6	單寫指令 TX:01 06 05 01 00 02 59 07 RX:01 06 05 01 00 02 59 07
功能碼：16	多寫指令 TX:01 10 05 01 00 01 02 00 02 73 40 RX:01 10 05 01 00 01 50 C5

波特率校驗	說明
功能描述	標準Modbus RTU協議，用來修改串口波特率和校驗位。設備地址和波特率兩個寄存器可同時寫。波特率和校驗更改后，即刻生效，而且模塊不返回數據。
寄存器地址	16進制：0x502，10進制：1282
地址空間	4x
寄存器個數	1個，數據格式如下： 低字節波特率 1200bps:0 2400bps:1 4800bps:2 9600bps:3 19200bps:4 38400bps:5 57600bps:6 115200bps:7 9600:其他 高字節校驗： 無校驗None:0 奇校驗Odd:1 偶校驗Even:2 無校驗:其他
功能碼：3	讀指令 TX:01 03 05 02 00 01 25 06 RX:01 03 02 00 03 F8 45
功能碼：6	單寫指令，波特率修改為115200 TX:01 06 05 02 00 07 59 07
功能碼：16	多寫指令，修改波特率為9600 TX: 01 10 05 02 00 01 02 00 03 B2 B3 地址、波特率、校驗同時設置，地址3，奇校驗，波特率115200： 01 10 05 01 00 02 04 00 03 01 07 BD 61

設備資源描述	說明
功能描述	標準Modbus RTU協議，用來描述設備的資源，比如:4AI/4DO。
寄存器地址	16進制：0x503，10進制：1283
地址空間	4x
寄存器個數	10個
功能碼：3	讀指令：TX:01 03 05 03 00 0A 35 01

設備序列號	說明
功能描述	標準Modbus RTU協議，用來讀取設備的唯一序列號。
寄存器地址	16進制：0x504，10進制：1284
地址空間	4x
寄存器個數	2個
功能碼：3	讀指令：TX:01 03 05 04 00 02 85 06

設備型號	說明
功能描述	標準Modbus RTU協議，用來讀取設備的型號。
寄存器地址	16進制：0x505，10進制：1285
地址空間	4x
寄存器個數	10個
功能碼：3	讀指令：TX:01 03 05 05 00 0A D5 00

設備硬件版本	說明
功能描述	標準Modbus RTU協議，用來讀取設備的硬件版本號。
寄存器地址	16進制：0x506，10進制：1286
地址空間	4x
寄存器個數	3個
功能碼：3	讀指令：TX:01 03 05 06 00 03 E5 06

設備軟件版本	說明
功能描述	標準Modbus RTU協議，用來讀取設備的軟件版本號。
寄存器地址	16進制：0x507，10進制：1287
地址空間	4x
寄存器個數	3個
功能碼：3	讀指令：TX:01 03 05 07 00 03 B4 C6

設備尋呼地址	說明
功能描述	標準Modbus RTU協議，用來尋呼設備，進入快速配置模式。寫入AIBAOWULIAN9600，波特率初始化為9600,8N1；寫入AIBAOWULIAN,恢復之前波特率。不返回數據。
寄存器地址	16進制：0x508，10進制：1288
地址空間	4x
寄存器個數	8個

設備閃燈	說明
功能描述	標準Modbus RTU協議，閃燈寄存器，寫入閃燈次數，設備的工作燈閃爍相應的次數?？捎脕聿檎以O備。
寄存器地址	16進制：0x509，10進制：1289
地址空間	4x
寄存器個數	1個
功能碼：6	寫指令，閃燈16次： TX:01 06 05 09 00 10 58 C8 RX:01 06 05 09 00 10 58 C8
功能碼：16	寫指令，閃燈1次： TX:01 10 05 09 00 01 02 00 0F B3 CD RX:01 10 05 09 00 01 D1 07
